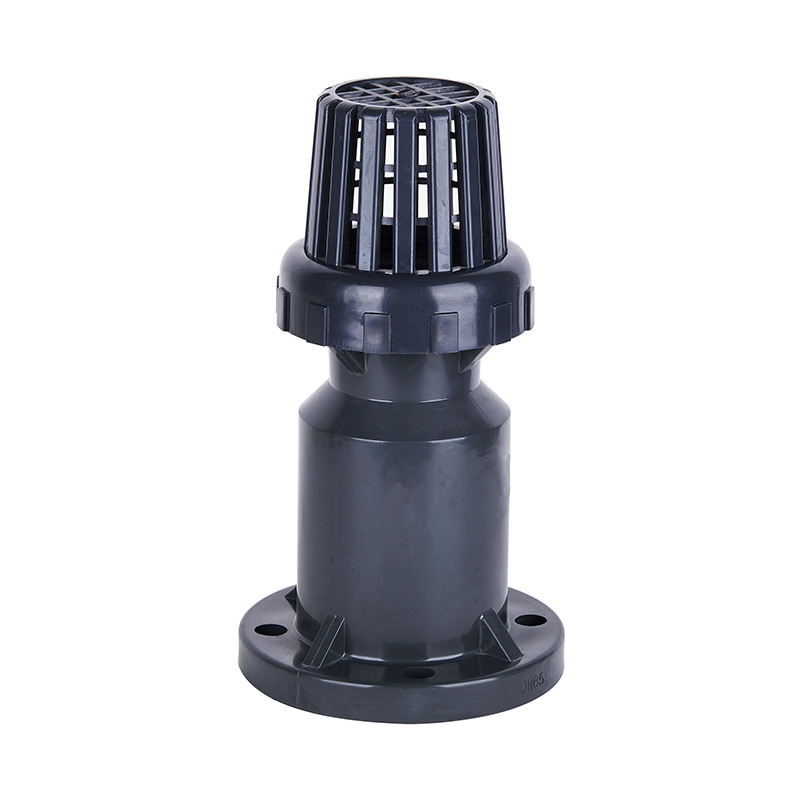

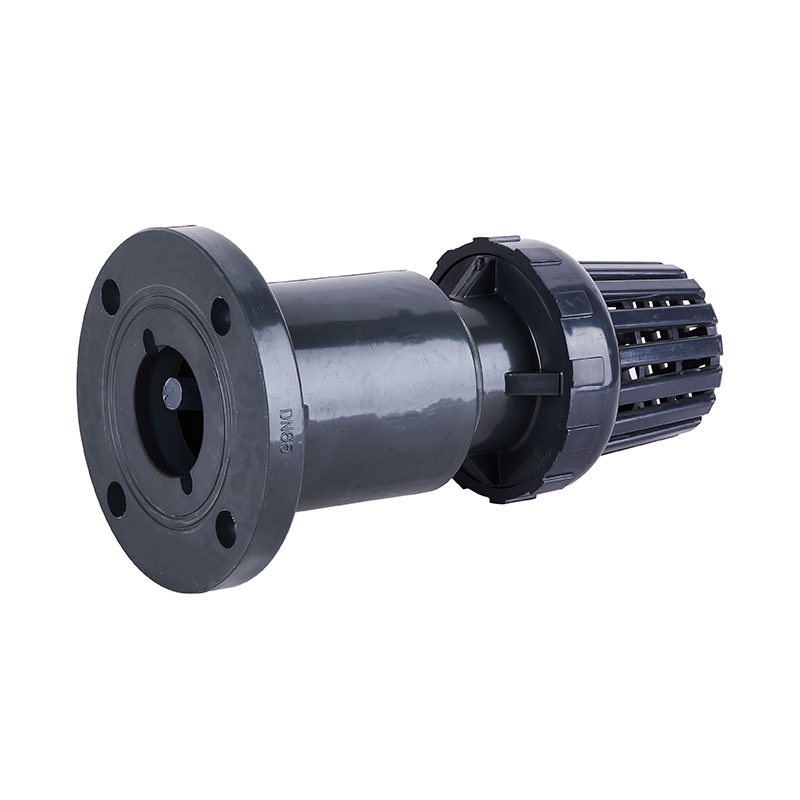

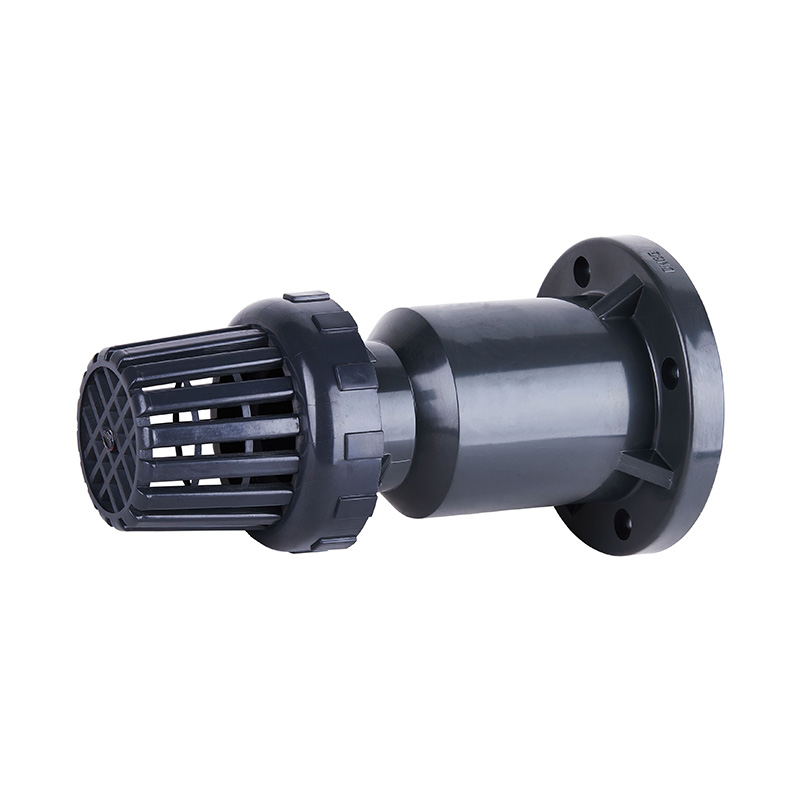

UPVC spodný ventil DN15-300

UPVC spodný ventil DN15-300

Šedý FRPP nožný spodný ventil vlastný 4 palcový DN15-DN300 Nízka cena priemyselný plastový nožný ventil pre vodárenský priemysel

Typ: Nožné ventily

Miesto pôvodu: Čína

Názov značky: KXPV

Číslo modelu: H11F-10V

Aplikácia: Všeobecné

Teplota média: stredná teplota, normálna teplota

Napájanie: Manuálne

Médium: Kyselina

Veľkosť portu: DN15-DN300

Štruktúra: Zástrčka

Názov produktu:Spodný ventil

Dodacia lehota: 7 dní

MOQ: 1 kus

Farba: šedá

Veľkosť:DN15-300

PREV：CPVC ventil spodný DN15-300
NEXT：PVDF spodný ventil DN15-300 0086 180 6712 3173 Kontaktuj nás
  • Popis
  • Ďalšie informácie
  • Tabuľka materiálov dielov

    nie

    názov

    Materiál

    1

    Sieťová maska

    FRPP, PVDF, CPVC, UPVC, PPH

    2

    Párty

    FRPP, PVDF, CPVC, UPVC, PPH

    3

    Gumové podložky

    EPDM, FPM

    4

    Orech

    FRPP, PVDF, CPVC, UPVC, PPH

    5

    Guma

    EPDM, FPM

    6

    Piesty

    FRPP, PVDF, CPVC, UPVC, PPH

    7

    Telo

    FRPP, PVDF, CPVC, UPVC, PPH

    Detailný výkres zostavy spodného ventilu

    Hlavné konštrukčné prvky

    1. Veľkosti od DN50 do DN150 sú štandardné produkty.

    2.Od DN200 do DN300 môže spĺňať požiadavky zákazníkov na výrobu.

    3.Úplne utesnené.

    4. Menšia tlaková strata.

    5. Dobrý hydraulický výkon.

    6.Jednoduchá inštalácia a použitie

    Tabuľka materiálov dielov

    nie

    názov

    Materiál

    1

    Telo

    FRPP, PVDF, CPVC, UPVC, PPH

    2

    Piesty

    FRPP, PVDF, CPVC, UPVC, PPH

    3

    Tesniaca guma

    EPDM, FPM

    4

    Orech

    FRPP, PVDF, CPVC, UPVC, PPH

    5

    Utesnenie

    EPDM, FPM

    6

    Priečka

    FRPP, PVDF, CPVC, UPVC, PPH

    7

    Sieťová maska

    FRPP, PVDF, CPVC, UPVC, PPH

    Zoznam dimenzií

    DN (mm)

    D1

    D2

    		L

    h

    n-Φ

    GB

    JIS

    ANSI

    GB

    JIS

    ANSI

    15 (1/2")

    105

    65

    70

    2.38

    140

    15

    4-Φ17X20

    4-Φ19

    4-Φ16

    20 (3/4")

    105

    75

    75

    2.76

    168

    16

    4-Φ17X20

    4-Φ19

    4-Φ16

    25 (1")

    115

    85

    90

    3.13

    189

    16

    4-Φ17X20

    4-Φ19

    4-Φ16

    32 (1/2")

    135

    100

    100

    3.45

    210

    18

    4-Φ17X20

    4-Φ19

    4-Φ19

    40 (13/4")

    145

    110

    105

    3.88

    238

    18

    4-Φ17X20

    4-Φ19

    4-Φ19

    50 (2")

    160

    125

    120

    4.74

    215

    17

    4-Φ17X20

    4-Φ19

    4-Φ19

    65 (21/2")

    170

    145

    140

    5.49

    235

    14

    4-Φ17X20

    4-Φ19

    4-Φ19

    80 (3")

    192

    160

    150

    6

    265

    21

    8-Φ18X20

    8-Φ19

    4-Φ19

    100 (4")

    220

    180

    175

    7.5

    315

    23

    8-Φ18X20

    8-Φ19

    8-Φ19

    125 (5")

    250

    210

    210

    8.5

    335

    31

    8-Φ19

    8-Φ23

    8-Φ22

    150 (6")

    282

    240

    240

    9.51

    335

    31

    8-Φ21

    8-Φ23

    8-Φ22

    200 (8")

    335

    295

    290

    11.75

    380

    32

    8-Φ23

    12-Φ23

    8-Φ22

    250 (10")

    395

    350

    355

    14.25

    550

    37

    12-Φ25

    12-Φ25

    12-Φ25

    300 (12")

    445

    400

    400

    17

    550

    40

    12-Φ25

    16-Φ25

    12-Φ25
