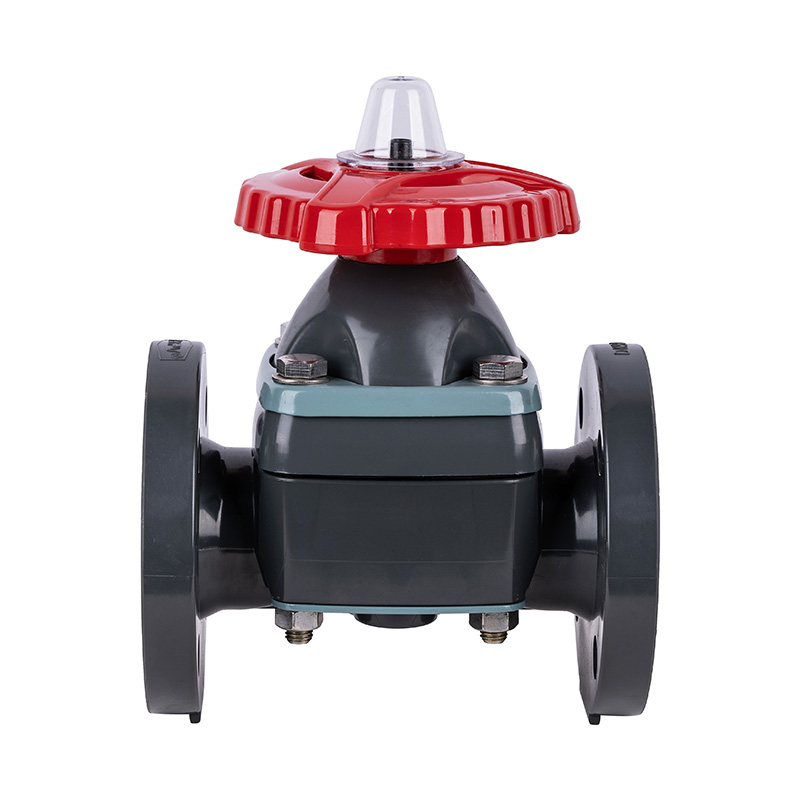

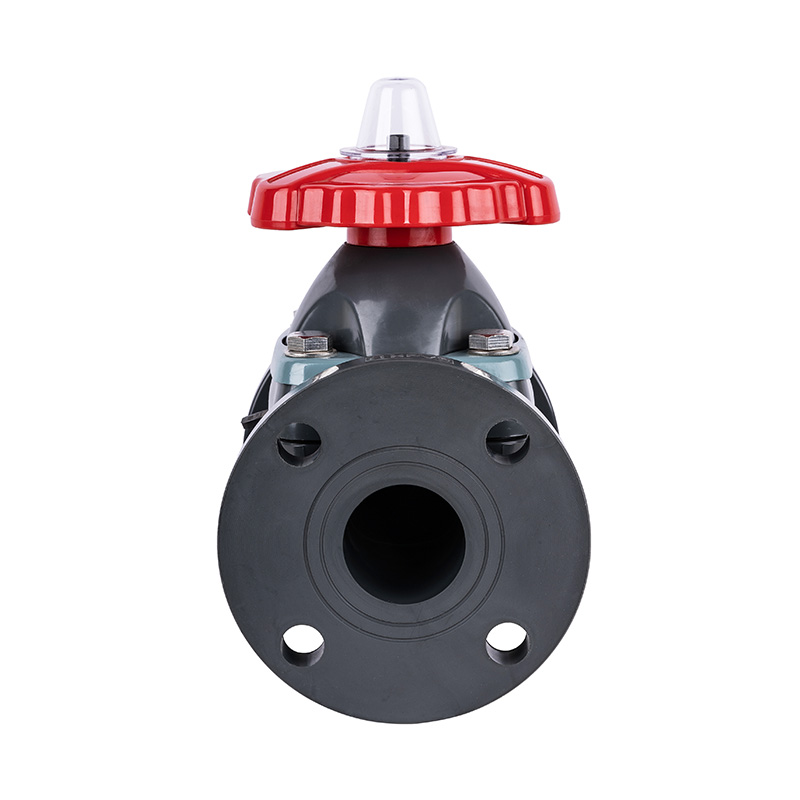

FRPP G41F-10S Typ príruby Membránový ventil DN15-300 GB štandard

FRPP G41F-10S Typ príruby Membránový ventil DN15-300 GB štandard

Vysokokvalitný plastový FRPP s dvojitými prírubovými koncami z továrenskej ceny, jednosmerný membránový ventil
Veľkosti portov: DN15-DN300
Číslo modelu: G41F-10S
Aplikácia: Všeobecné
Materiál: Plast
Teplota média: Vysoká teplota, Stredná teplota
Tlak: Stredný tlak
Napájanie: Manuálne
Médium: Kyselina
Štruktúra: Membrána
Názov produktu: FRPP membránový ventil
Pripojenie: Konce príruby
Certifikát: ISO9001
Tlaková trieda: 1,0 MPa (10 bar)
Typ ventilu: 1-cestný
Tesnenie: EPDM F46
Dodacia lehota: 7 dní
MOQ: 1 kus $ $

Kontaktujte nás
PREV：PPH G41F-10S Typ príruby Membránový ventil DN15-300 GB Štandard
NEXT：Žiadny ďalší článok
Štrukturálne vlastnosti produktu
1. Membrána tesnenia je vyrobená z F46 alebo PFA, počet záhybov je ≥120000-krát a odolnosť proti korózii je ekvivalentná F4.
2. Prijatím skrutkovej zdvíhacej konštrukcie je sila otvárania a zatvárania obrovská a stabilita je dobrá.

App Temperature Bound List

Materiál Stredná teplota ℃ Materiál Stredná teplota ℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5 ℃ ~ 45 ℃
FRPP -20 ℃ ~ 120 ℃ PPH -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃

Detailný výkres zostavy membránového ventilu
Nie Meno Materiál
1 Limit pokrytia AS
2 Stud Oceľ, nehrdzavejúca oceľ
3 Upevňovacia matica FRPP
4 Podložka FRPP
5 koleso Zliatinový materiál
6 Platen Oceľ, nehrdzavejúca oceľ
7 Dvojhlavý čap a matica Oceľ, nehrdzavejúca oceľ
8 Kapota FRPP,PVDF,PVCC,PVC-U,PPH
9 Oriešok jarma Oceľ, meď Ht300 Steel
10 Stonka Oceľ, nehrdzavejúca oceľ
11 Ventilová doska liatina, FRPP, PVDF, PVC-U, PVC-C, PPH,
Oceľ, nehrdzavejúca oceľ、C.1.FRP
12 Flim EPDM, FPM
13 Membrána F46.PFA.PTFE
14 Telo FRPP,PVDF,PVCC,PVC-U,PPH
15 Platen Oceľ, nehrdzavejúca oceľ

Zoznam pracovného tlaku a pracovnej teploty

Kaliber/MPa/℃

FRPP

PVDF

PVC-U

PVC-C

14-40

41-60

61-100

40-60

61-90

91-140

20-40

41-60

61-80

0-40

41-60

61-90

15 (1/2")

0.8

0.8

0.7

1

0.9

0.7

0.8

0.8

0.7

0.7

0.7

0.6

20 (3/4")

0.8

0.8

0.7

1

0.9

0.7

0.8

0.8

0.7

0.7

0.7

0.6

25 (1")

0.8

0.8

0.7

1

0.9

0.7

0.8

0.8

0.7

0.7

0.7

0.6

32 (11/4")

0.7

0.7

0.6

1

0.9

0.7

0.7

0.7

0.6

0.7

0.7

0.6

40 (11/2")

0.7

0.7

0.6

0.8

0.7

0.5

0.7

0.7

0.6

0.7

0.7

0.5

50 (2")

0.7

0.7

0.6

0.8

0.6

0.5

0.7

0.7

0.6

0.7

0.7

0.5

65 (21/2")

0.7

0.7

0.6

0.8

0.5

0.4

0.7

0.7

0.6

0.7

0.7

0.5

80 (3")

0.7

0.7

0.6

0.7

0.5

0.4

0.7

0.7

0.6

0.7

0.7

0.5

100 (4")

0.7

0.7

0.6

0.6

0.5

0.4

0.7

0.7

0.6

0.7

0.6

0.5

125 (5")

0.5

0.5

0.4

0.5

0.4

0.3

0.5

0.5

0.4

0.5

0.5

0.4

150 (6")

0.5

0.5

0.4

0.5

0.3

0.2

0.5

0.5

0.4

0.5

0.4

0.3

200 (8")

0.3

0.3

0.2

0.4

0.25

0.2

0.3

0.3

0.2

0.3

0.3

0.25

250 (10")

0.3

0.3

0.2

0.4

0.25

0.2

0.3

0.3

0.2

0.3

0.3

0.2

Zoznam dimenzií

DN (mm) D d L b n-Φ
GB JIS ANSI GB JIS ANSI GB JIS ANSI GB JIS ANSI GB JIS ANSI
15 (1/2") 95 95 95 65 70 60.3 125 125 125 14 18 14 4-Φ14 4-Φ15 4-Φ16
20 (3/4") 100 100 100 75 75 69.9 135 120 135 18 18 18 4-Φ14 4-Φ15 4-Φ16
25 (1") 115 125 115 85 90 79.4 145 130 130 18 18 18 4-Φ14 4-Φ19 4-Φ16
32 (11/4") 135 135 135 100 100 88.9 160 160 160 18 20 18 4-Φ18 4-Φ19 4-Φ16
40 (11/2") 145 140 145 110 105 98.4 180 180 180 20 20 20 4-Φ18 4-Φ19 4-Φ16
50 (2") 160 155 160 125 120 120.7 210 210 210 22 22 22 4-Φ18 4-Φ19 4-Φ18
65 (21/2") 180 175 180 145 140 139.7 250 250 250 24 22 24 4-Φ18 4-Φ19 4-Φ18
80 (3") 195 185 195 160 150 152.4 300 280 300 24 22 24 8-Φ19,5 8-Φ19 4-Φ18
100 (4") 229 210 229 180 175 190.5 350 340 350 28 24 28 8-Φ19X21 8-Φ19 8-Φ18
125 (5") 245 210 210 215.9 400 30 8-Φ18 8-Φ23 8-Φ22
150 (6") 280 240 240 241.3 455 30 8-Φ23X27 8-Φ23X27 8-Φ23X27
200 (8") 335 295 290 298.5 570 40 8-Φ22,5 12-Φ23 8-Φ22
250 (10") 390 350 355 362 680 38 12-Φ23 12-Φ25 12-Φ26
300 (12") 445 400 400 680 38 12-Φ23 16-Φ25
