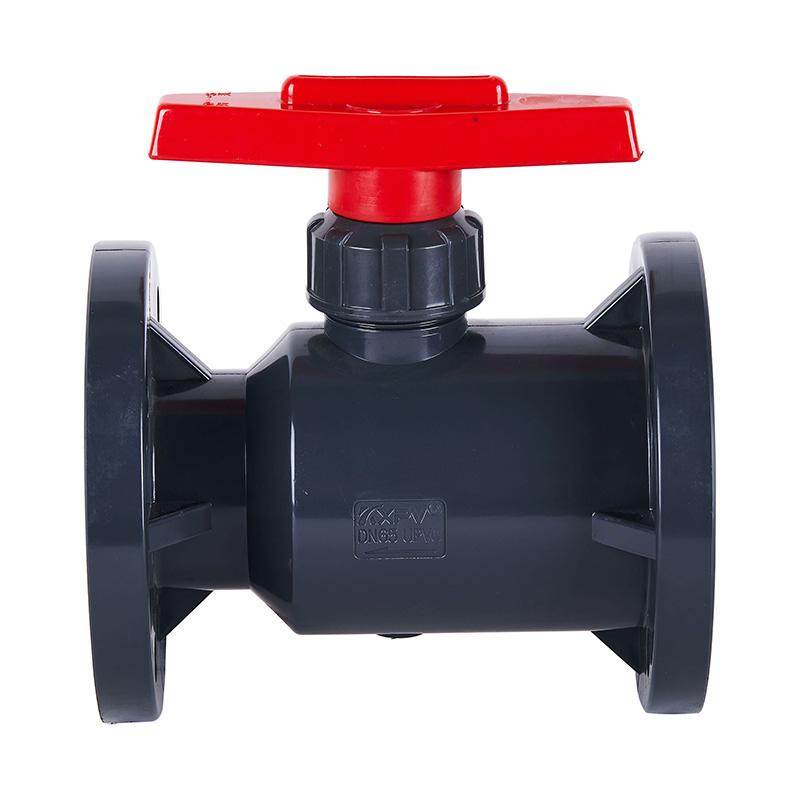

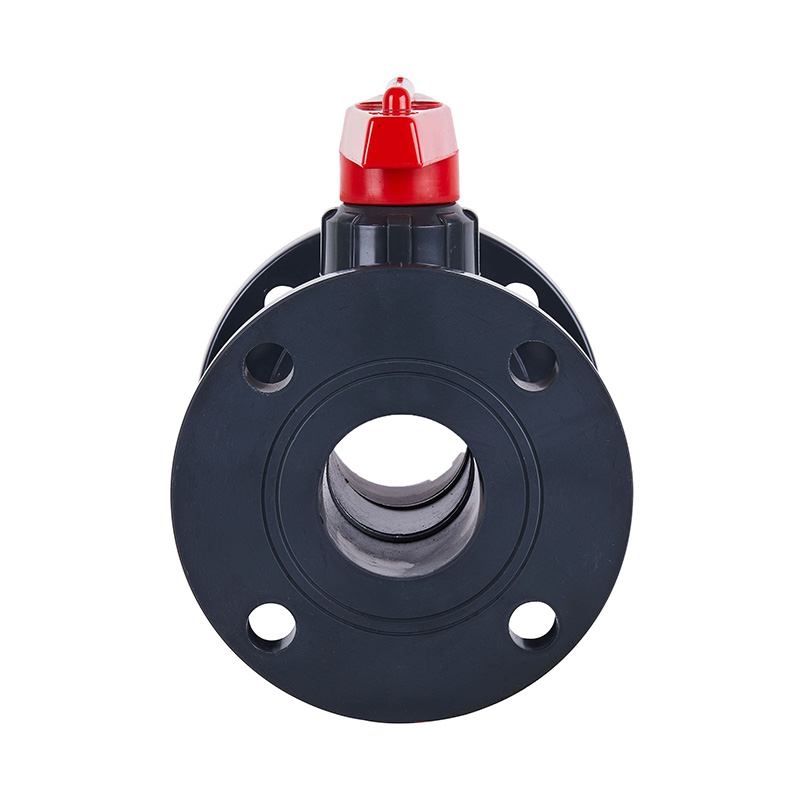

UPVC Guľový ventil prírubový DN15-300

UPVC Guľový ventil prírubový DN15-300

Prírubový guľový ventil UPVC vysokej kvality odolný voči chemikáliám z PVC Štandardné priemyselné sanitárne plastové ventily ANSI

Číslo modelu: Q41F-10U

Materiál: Plast

Forma pripojenia: Príruba

Režim jazdy: Manuálny

Nominálny tlak: 10 kg

Kanál: Priamy typ

Konštrukcia: Pevný guľový ventil

Funkcia: Priemyselné využitie

Teplota: Vysoká teplota

Použitie: Priemyselné použitie, vodné priemyselné využitie, použitie v domácnosti

Špecifikácia: DN15-DN100

Štandard: ANSI

Kód HS: 8481804090

PREV：CPVC Guľový ventil prírubový DN15-300
NEXT：PVDF Guľový ventil prírubový DN15-300 0086 180 6712 3173 Kontaktuj nás
  • Popis
  • Ďalšie informácie
  • Hlavné konštrukčné prvky

    1.Guľový kohútik z plastovej série používa FRPP, PVDF, CPVC, UPVC, PPH atď. termoplastický plast odolný proti korózii, ktorý sa vytvoril v jednom vstrekovaní a má silnú schopnosť odolávať korózii.

    2. Spoľahlivé tesnenie, malý otvárací a zatvárací moment Otvárací a zatvárací moment.

    3. Malá odolnosť voči tekutinám, rýchle otváranie / zatváranie.

    4. Jednoduchá štruktúra, krásny vzhľad.

    Zoznam viazaných na teplotu aplikácie

    Materiál Stredná teplota°C Materiál Stredná teplota°C
    CPVC -20 ℃ ~ 95 ℃ PPH -20 ℃ ~ 110 ℃
    UPVC -0 ℃ ~ 65 ℃ PVDF -40 ℃ ~ 150 ℃
    FRPP -14 ℃ ~ 90 ℃

    Detailný nákres zostavy guľového ventilu Boddily Form

    Tabuľka materiálov dielov

    nie názov Materiál
    1 Rukoväť Hliníková zliatina
    2 Upevňovacia matica FRPP, PVDF, UPVC, CPVC, PPH
    3 Vnútorná zástrčka FRPP, PVDF, UPVC, CPVC, PPH
    4 Stonka FRPP, PVDF, UPVC, CPVC, PPH
    5 Tesnenie stonky PTFE
    6 Zapečatená guľa PTFE
    7 Sedadlo tesnenia FRPP, PVDF, UPVC, CPVC, PPH
    8 Lopta FRPP, PVDF, UPVC, CPVC, PPH
    9 Telo FRPP, PVDF, UPVC, CPVC, PPH

    Zoznam dimenzií

    DN (mm)

    D1

    D

    L

    h

    n

    Φ

    GB

    JIS

    ANSI

    GB

    JIS

    ANSI

    GB

    JIS

    ANSI

    15 (1/2")

    95

    65

    70

    2.38

    120

    15

    4

    4

    4

    14

    15

    16

    20 (3/4")

    105

    75

    75

    2.76

    120

    16

    4

    4

    4

    14

    15

    16

    25 (1")

    120

    85

    90

    3.13

    130

    16

    4

    4

    4

    14

    19

    16

    32 (11/4")

    135

    100

    100

    3.45

    145

    18

    4

    4

    4

    18

    19

    16

    40 (11/2")

    145

    110

    105

    3.88

    168

    20

    4

    4

    4

    18

    19

    16

    50 (2")

    160

    125

    120

    4.74

    180

    20

    4

    4

    4

    18

    19

    19

    65 (21/2")

    180

    145

    140

    5.49

    225

    22

    4

    4

    4

    18

    19

    19

    80 (3")

    195

    160

    150

    6

    260

    25

    8

    8

    4

    18

    19

    19

    100 (4")

    215

    180

    175

    7.5

    280

    25

    8

    8

    8

    18

    19

    19

    125 (5")

    245

    210

    210

    8.5

    350

    30

    8

    8

    8

    18

    23

    22

    150 (6")

    280

    240

    240

    9.51

    400

    30

    8

    8

    8

    22

    23

    22

    200 (8")

    335

    295

    290

    11.75

    400

    35

    8

    12

    8

    22

    23

    22

    250 (10")

    390

    350

    355

    14.25

    450

    38

    12

    12

    12

    22

    25

    25

    300 (12")

    445

    400

    400

    17

    450

    38

    12

    16

    12

    22

    25

    25
