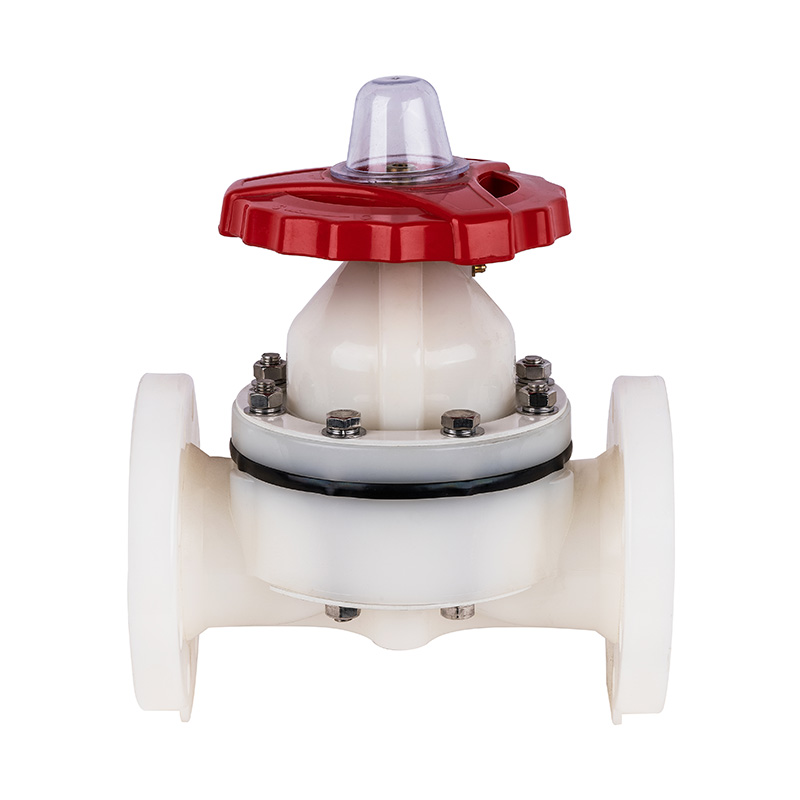

PVDF prírubový typ membránový ventil DN15-300

PVDF prírubový typ membránový ventil DN15-300

Vynikajúca kvalita Nové PVDF prírubové konce 1-cestný biely stredotlakový certifikát ISO9001 membránový ventil pre chemický priemysel

Číslo modelu: G41F-10F

Farba: Biela

Aplikácia: Všeobecné

Materiál: PVDF

Teplota média: vysoká teplota, stredná teplota

Tlak: Stredný tlak

Napájanie: Manuálne

Médium: Kyselina

Veľkosť portu: DN15-DN300

Štruktúra: Membrána

Názov produktu: Membránový ventil

Pripojenie: Konce príruby

Certifikát: ISO9001

Stredná: kyselina

Pracovný tlak: 0-10 bar

Typ ventilu: 1-cestný

Tesnenie: EPDM F46

Dodacia lehota: 7 dní

MOQ: 1 kus

PREV：CPVC prírubový typ membránový ventil DN15-300
NEXT：PPH Prírubový typ Membránový ventil DN15-300 0086 180 6712 3173 Kontaktuj nás
  • Popis
  • Ďalšie informácie
  • Hlavné konštrukčné vlastnosti

    1. Membrána tesnenia je vyrobená z F46 alebo PFA, počet záhybov je ≥120000 krát a odolnosť proti korózii je ekvivalentná F4.

    2. Prijatie skrutkovej zdvíhacej konštrukcie, otváracia a zatváracia sila je obrovská a stabilita je dobrá.

    Zoznam viazaných na teplotu aplikácie

    Materiál Stredná teplota°C Materiál Stredná teplota°C
    CPVC -20 ℃ ~ 95 ℃ PPH -20 ℃ ~ 110 ℃
    UPVC -0 ℃ ~ 65 ℃ PVDF -40 ℃ ~ 150 ℃
    FRPP -14 ℃ ~ 90 ℃

    Detailný výkres zostavy membránového ventilu

    nie názov Materiál
    1 Limit pokrytia AS
    2 Stud Oceľ, nehrdzavejúca oceľ.
    3 Upevňovacia matica FRPP
    4 Podložka FRPP
    5 Koleso Zliatinový materiál
    6 Platen Oceľ, nehrdzavejúca oceľ
    7 Dvojhlavý čap a matica Oceľ, nehrdzavejúca oceľ
    8 Kapota FRPP, PVDF, UPVC, CPVC, PPH
    9 Oriešok jarma Oceľ Ht300
    10 Stonka Oceľ, nehrdzavejúca oceľ
    11 disk FRPP, PVDF, UPVC, CPVC, PPH, oceľ, nehrdzavejúca oceľ, C.I.FRP
    12 Flim EPDM, FPM
    13 Membrána F46.PFA
    14 Telo FRPP, PVDF, UPVC, CPVC, PPH
    15 Platen Oceľ, nehrdzavejúca oceľ

    Zoznam pracovného tlaku a pracovnej teploty

    Kalibe/MPa/℃

    FRPP

    PVDF

    UPVC

    CPVC

    14-40

    41-60

    61-100

    40-60

    61-90

    91-140

    20-40

    41-60

    61-80

    0-40

    41-60

    61-90

    15 (1/2")

    0.8

    0.8

    0.7

    1

    0.9

    0.7

    0.8

    0.8

    0.7

    0.7

    0.7

    0.6

    20 (3/4")

    0.8

    0.8

    0.7

    1

    0.9

    0.7

    0.8

    0.8

    0.7

    0.7

    0.7

    0.6

    25 (1")

    0.8

    0.8

    0.7

    1

    0.9

    0.7

    0.8

    0.8

    0.7

    0.7

    0.7

    0.6

    32 (11/4")

    0.7

    0.7

    0.6

    1

    0.9

    0.7

    0.7

    0.7

    0.6

    0.7

    0.7

    0.6

    40 (11/2")

    0.7

    0.7

    0.6

    0.8

    0.7

    0.5

    0.7

    0.7

    0.6

    0.7

    0.7

    0.5

    50 (2")

    0.7

    0.7

    0.6

    0.8

    0.6

    0.5

    0.7

    0.7

    0.6

    0.7

    0.7

    0.5

    65 (21/2")

    0.7

    0.7

    0.6

    0.8

    0.5

    0.4

    0.7

    0.7

    0.6

    0.7

    0.7

    0.5

    80 (3")

    0.7

    0.7

    0.6

    0.7

    0.5

    0.4

    0.7

    0.7

    0.6

    0.7

    0.7

    0.5

    100 (4")

    0.7

    0.7

    0.6

    0.6

    0.5

    0.4

    0.7

    0.7

    0.6

    0.7

    0.6

    0.5

    125 (5")

    0.5

    0.5

    0.4

    0.5

    0.4

    0.3

    0.5

    0.5

    0.4

    0.5

    0.5

    0.4

    150 (6")

    0.5

    0.5

    0.4

    0.5

    0.3

    0.2

    0.5

    0.5

    0.4

    0.5

    0.4

    0.3

    200 (8")

    0.3

    0.3

    0.2

    0.4

    0.25

    0.2

    0.3

    0.3

    0.2

    0.3

    0.3

    0.25

    250 (10")

    0.3

    0.3

    0.2

    0.4

    0.25

    0.2

    0.3

    0.3

    0.2

    0.3

    0.3

    0.2

    Zoznam dimenzií

    DN (mm)

    D1

    D

    		L h

    n

    Φ

    GB

    JIS

    ANSI

    GB

    JIS

    ANSI

    GB

    JIS

    ANSI

    15 (1/2")

    95

    65

    70

    2.38

    125

    14

    4

    4

    4

    14

    15

    16

    20 (3/4")

    105

    75

    75

    2.76

    135

    18

    4

    4

    4

    14

    15

    16

    25 (1")

    115

    85

    90

    3.13

    145

    18

    4

    4

    4

    14

    19

    16

    32 (11/4")

    135

    100

    100

    3.45

    160

    18

    4

    4

    4

    18

    19

    16

    40 (11/2")

    145

    110

    105

    3.88

    180

    20

    4

    4

    4

    18

    19

    16

    50 (2")

    160

    125

    120

    4.74

    210

    21

    4

    4

    4

    18

    19

    19

    65 (21/2")

    180

    145

    140

    5.49

    250

    22

    4

    4

    4

    18

    19

    19

    80 (3")

    195

    160

    150

    6

    300

    24

    8

    8

    4

    18

    19

    19

    100 (4")

    215

    180

    175

    7.5

    350

    26

    8

    8

    8

    18

    19

    19

    125 (5")

    245

    210

    210

    8.5

    400

    30

    8

    8

    8

    18

    23

    22

    150 (6")

    280

    240

    240

    9.51

    455

    30

    8

    8

    8

    22

    23

    22

    200 (8")

    335

    295

    290

    11.75

    570

    35

    8

    12

    8

    22

    23

    22

    250 (10")

    390

    350

    355

    14.25

    680

    38

    12

    12

    12

    22

    25

    25

    300 (12")

    445

    400

    400

    17

    680

    38

    12

    16

    12

    22

    25

    25
