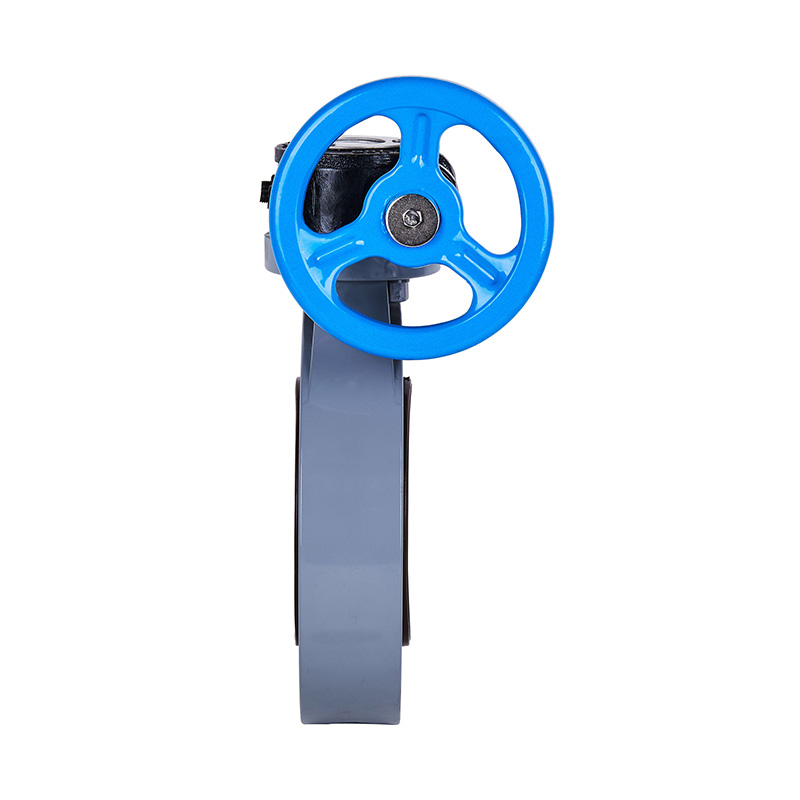

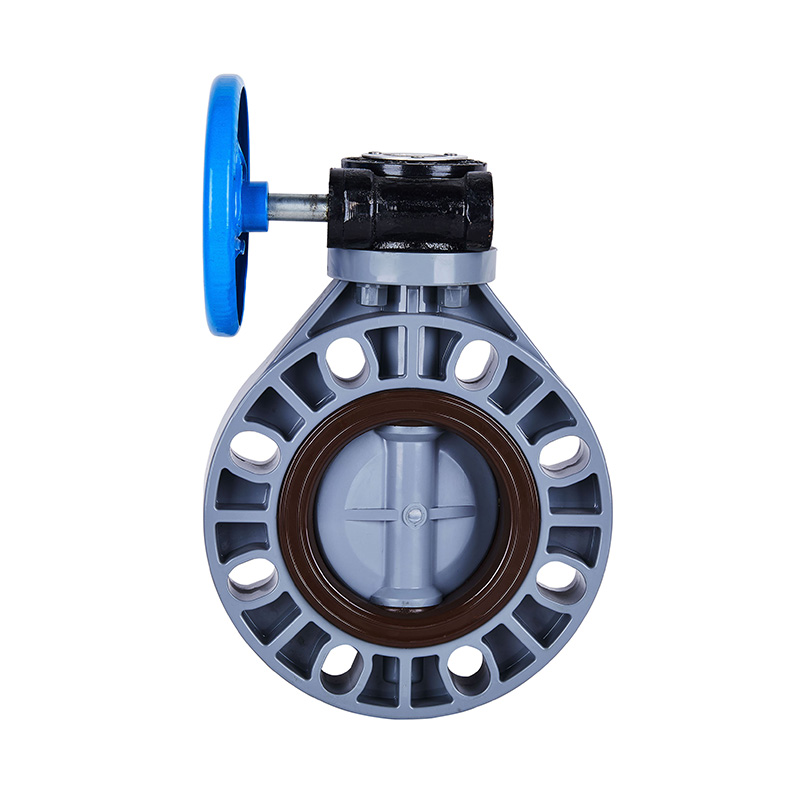

CPVC Šnekový škrtiaci ventil typu B DN40-200

CPVC Šnekový škrtiaci ventil typu B DN40-200

Nový prírastok CPVC šnekový motýľový ventil Manuálne prírubové pripojenie Jednoduché excentrické tesnenie Priemyselný plastový ventil pre vodný a chemický priemysel

Číslo modelu: D371X-10V

Režim jazdy: Manuálny

Forma pripojenia: Príruba

Štruktúra: Jedno excentrické tesnenie

Forma tesnenia: Automatické tesnenie

Driek ventilu: Normálny

Pracovný tlak: Nízky tlak (Pn <1,6 mpa)

Pracovná teplota: Normálna teplota (-40°C

Materiál povrchu tesnenia: Mäkké tesnenie

Použitie: Priemyselné použitie, vodné priemyselné využitie, použitie v domácnosti

Ochranná známka: KXPV

Špecifikácia: DN150- DN1000

Pôvod: Beilun Ningbo Čína

Kód HS: 8481804090

PREV：Uzáver s veľkým priemerom
NEXT：UPVCType B škrtiaci ventil so závitovkovým prevodom DN40-200 0086 180 6712 3173 Kontaktuj nás
  • Popis
  • Ďalšie informácie
  • Hlavné konštrukčné prvky

    1. Vysoká odolnosť proti korózii

    Použitím celej plastovej formy je telo ventilu vyrobené zo silnej antikoróznej syntetickej gumy.

    2. Dobrý tesniaci výkon

    Dobrý tesniaci výkon je vhodný na dopravu kvapalín a bahna s vysokou viskozitou.

    3. Tvárou v tvár na krátku vzdialenosť

    Jednoduchá inštalácia, pretože veľkosť tvárou v tvár je krátka.

    Detailný výkres zostavy škrtiaceho ventilu so závitovkovým prevodom

    Tabuľka materiálov dielov

    nie

    názov

    Materiál

    1

    Ručné koleso

    Liatina, zliatina hliníka

    2

    Medveď šnekového prevodu

    Oceľ

    3

    Data Ipate

    ABS

    4

    Šesťhranná skrutka

    oceľ, nehrdzavejúca oceľ

    5

    Veko šnekového prevodu

    Liatina, zliatina hliníka

    6

    Šnekový prevod

    Liatina, zliatina hliníka

    7

    Limitná skrutka

    Oceľ, nehrdzavejúca oceľ

    8

    Stonka

    Oceľ, nehrdzavejúca oceľ

    9

    Cvok s dvojitou hlavou

    Oceľ, nehrdzavejúca oceľ

    10

    Šesťhranné matice

    Oceľ, nehrdzavejúca oceľ

    11

    Gumené tesnenie

    EPDM, FPM

    12

    disk

    FRPP, PVDF, CPVC, UPVC, PPH

    13

    Telo

    FRPP, PVDF, CPVC, UPVC, PPH

    Tabuľka materiálov dielov

    NIE

    Názov dielov

    Materiál

    Množ.

    1

    Ručné koleso

    Liatina

    1

    2

    Šnekový prevod

    Liatina

    1

    3

    Pin

    Stell

    1

    4

    Orieškový pohár

    FRPP

    4

    5

    Telo

    FRPP, PVDF, CPVC, UPVC, PPH

    1

    6

    disk

    FRPP, PVDF, CPVC, UPVC, PPH

    1

    7

    Gumené tesnenie

    EPDM, FPM

    1

    8

    Stonka

    Oceľ, nehrdzavejúca oceľ

    1

    Zoznam dimenzií

    DN

    D1

    D2

    D3

    T

    n-Φ

    40

    148

    110

    41.5

    39

    4-Φ19

    50

    162

    125

    48.5

    43

    4-Φ19

    65

    180

    145

    63

    45

    4-Φ19

    80

    196

    160

    75.5

    45

    8-Φ19

    100

    225

    180

    95

    56.5

    8-Φ19

    125

    255

    210

    120

    65

    8-Φ23

    150

    285

    240

    143.5

    75

    8-Φ23

    200

    340

    295

    195

    85

    8-Φ23
