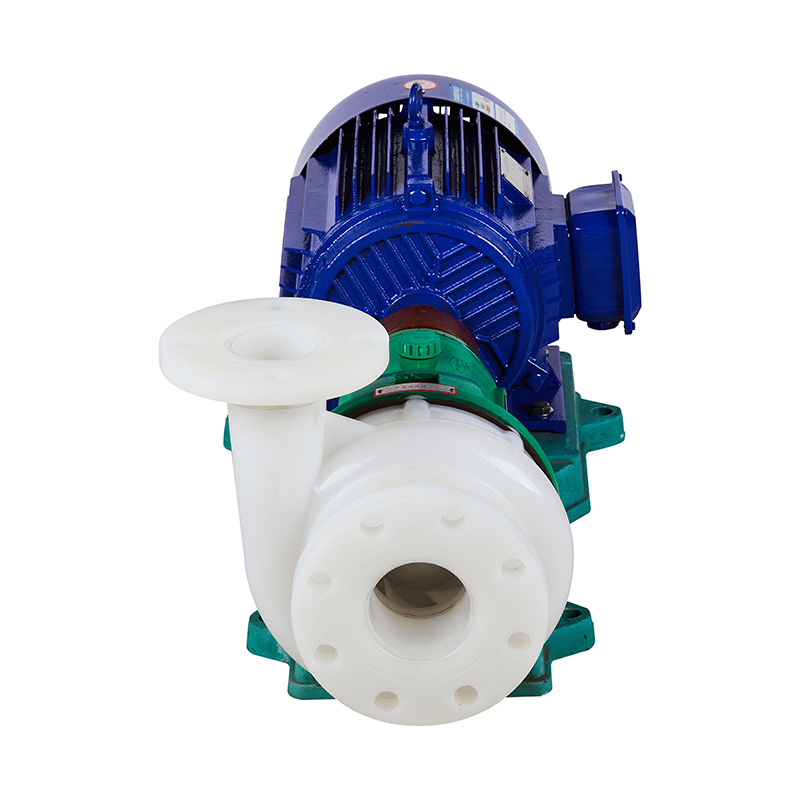

Odstredivé čerpadlo typu FV Shaf

Odstredivé čerpadlo typu FV Shaf

Priame pripojenie odolné voči korózii Typ FV Séria Plastové odstredivé čerpadlo odolné voči korózii

Názov značky: KXPV

Miesto pôvodu: Zhejiang, Čína

Použitie: čistenie odpadových vôd, chemikálie

Tlak: vlastný, vysoký tlak

Štruktúra: Priame odstredivé čerpadlo

Veľkosť výstupu: Vlastná

Napájanie: Elektrický

Názov produktu: Odstredivé čerpadlo

Typ: Priame

Veľkosť: 25FV-8D(0,55KW)--- 100FV-32D(15kw)

Dodacia lehota: 7 dní

MOQ: 1 kus

Použitie: Priemysel

Možnosť dodávky: 10 000 kusov / kusov za mesiac

Špecifikácia čerpadiel PVDF & FRPP

Naša továreň sa špecializuje na výrobu štyroch radov (FV, FP, FVZ, FPZ) zo štyroch radov (FV, FP, FVZ, FPZ) odstredivých čerpadiel PVDF a FRPP a samonasávacieho čerpadla. Čerpadlo PVDF je vhodné pre silná kyselina, silné oxidačné činidlo, halogén, aromatické uhľovodíky, chemické médiá ako tuk, chlórované rozpúšťadlá, praktická teplota do -40°C až 140°C. Vhodné je čerpadlo FRPP
bežne pre silné alkálie, kyseliny a alkalické soli a ich deriváty. Pre sekundárny pohon čerpadla všeobecný energeticky úsporný motor typu Y a jeho prevádzková teplota je -40 °C – 90 °C. Motor odolný proti výbuchu sa dodáva len s príslušnou požiadavkou. So špeciálnymi požiadavkami na prietok, zdvih, rýchlosť otáčania a výkon môže naša továreň poskytnúť technické služby na splnenie požiadaviek zákazníka.

PREV：Priame odstredivé čerpadlo typu FP
NEXT：Priame odstredivé čerpadlo typu FV 0086 180 6712 3173 Kontaktuj nás
  • Popis
  • Ďalšie informácie
  • Špecifikácia čerpadiel PVDF & FRPP

    Naša továreň sa špecializuje na výrobu štyroch sérií (FV, FP, FVZ, FPZ) zo štyroch sérií (FV, FP, FVZ, FPZ) PVDF a FRPP odstredivého čerpadla a samonasávacieho čerpadla. PVDF čerpadlo je vhodné pre silná kyselina, silné oxidačné činidlo, halogén, aromatické uhľovodíky, chemické médiá ako tuk, chlórované rozpúšťadlá, praktická teplota do -40°C až 140°C . Čerpadlo FRPP je bežne vhodné pre silné alkálie, kyseliny a alkalické soli a ich deriváty. Pre sekundárny pohon čerpadla všeobecný energeticky úsporný motor typu Y a jeho prevádzková teplota je -40 °C – 90 °C. Dodáva sa len motor odolný voči výbuchu s príslušnou požiadavkou. So špeciálnymi požiadavkami na prietok, zdvih, rýchlosť otáčania a výkon môže naša továreň poskytnúť technické služby na splnenie požiadaviek zákazníka

    TYP ČERPADLA

    Graf prietoku odstredivého čerpadla/samonasávacieho čerpadla

    Údržba inštalácie

    1. Po preprave na dlhé vzdialenosti by sa malo čerpadlo pred inštaláciou skontrolovať, či sú časti stroja čerpadla neporušené, či sú upevňovacie prvky uvoľnené a mali by sa znova utiahnuť, aby sa skontrolovala sústrednosť hriadeľa hriadeľa čerpadla a hriadeľa motora. . Ak je nejaké uvoľnené, malo by sa opraviť. Čerpadlo by sa malo pred inštaláciou skontrolovať, najmä pokiaľ ide o náhradné diely; pripojenie hriadeľa a zámky by mali byť pevne nastavené na správnu polohu.
    2. Teleso čerpadla je vyrobené zo vstrekovania PVDF a FRPP živice, takže prívodné a výstupné potrubia by mali mať nosnú alebo závesnú konštrukciu, nemali by byť podopreté iba spojovacími prírubami. Vstupné potrubie by nemalo mať viac ako 2 ks 90° kolena. Odstredivé čerpadlo typu FP, FV musí byť inštalované na prednom konci sacej rúrky, aby sa zabezpečilo naplnenie čerpadla kvapalinou pred spustením čerpadla. Nasávacia hubica alebo spodný ventil musia byť inštalované so sitom alebo sitkom. byť nainštalované na vstupe, aby sa zabránilo nasávaniu rôznych látok do pumpy a aby pumpa mohla správne fungovať.
    3. Všetky spoje by mali byť tesné a bez úniku vzduchu, inak čerpadlo nebude fungovať správne a nebude poskytovať navrhnutý prietok a zdvih.

    Odstredivé čerpadlo

    Typ pripojenia hriadeľa Odstredivé čerpadlo Detailný výkres zostavy

    Tabuľka materiálov dielov

    nie

    názov

    Materiál

    1

    Zazvoniť

    EPDM, FPM

    2

    Teleso čerpadla

    FRPP, PVDF

    3

    Zazvoniť

    EPDM, FPM

    4

    Zazvoniť

    EPDM, FPM

    5

    Kryt chladiacej vody

    Oceľ

    6

    Cvok s dvojitou hlavou

    Oceľ, Nerezová oceľ

    7

    Zátka olejového otvoru

    FRPP

    8

    Nosná náprava

    Oceľ

    9

    Spojka

    Liatina

    10

    Dátumovka

    hliník

    11

    Suppot

    FRPP/liatina PVDF/liatina

    12

    Mechanická upchávka sa pohybuje

    Sic

    13

    Ochlaďte veko

    FRPP

    14

    Statické spojenie mechanického tesnenia

    Sic

    15

    Kryt

    FRPP, PVDF

    16

    Tesniaci film

    EPDM, FPM

    17

    Obežné koleso

    FRPP/  Steel PVDF  Steel

    18

    Teleso čerpadla

    FRPP, PVDF

    19

    Teleso čerpadla

    FRPP, PVDF

    Fpv odstredivé čerpadlo

    ZOZNAM ROZMEROV                                                     JEDNOTKA： mm

    Typ/
    Rozmer


    Inštalovaná veľkosť


    Vstupná príruba


    Teleso čerpadla

    L

    L1

    L2

    B1

    B2

    H

    H1

    4-Φ

    D1

    n-Φ2

    D2

    n-Φ1

    40F

    		p (D)-25

    830

    		185

    415

    245

    340

    310

    170

    4-16

    110

    4-18

    100

    4-18

    v

    50F

    		p (D)-28

    840

    300

    430

    250

    340

    322

    170

    4-16

    125

    4-18

    110

    4-18

    v

    65F

    		p (D)-26

    850

    295

    430

    250

    		340

    345

    182

    4-16

    145

    4-18

    125

    4-18

    v

    80F

    		p (D)-30

    960

    330

    430

    250

    340

    380

    185

    4-16

    160

    8-18

    145

    4-18

    v

    80F

    		p (D)-32

    960

    330

    		430 250

    340

    380

    185

    4-16

    160

    8-18

    145

    4-18

    v

    100F

    		p (D)-20

    1140

    275

    635

    285

    405

    450

    250

    4-18

    180

    8-18

    160

    8-18

    v

    100F

    		p (D)-32 1200

    275

    635

    285

    405

    450

    250

    4-18

    180

    8-18

    160

    8-18

    v
