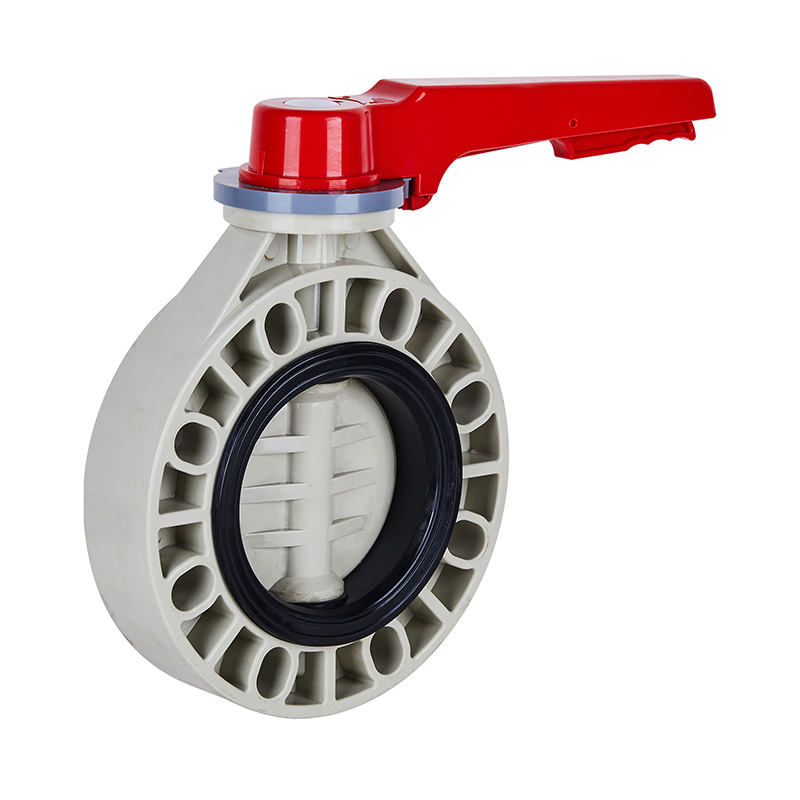

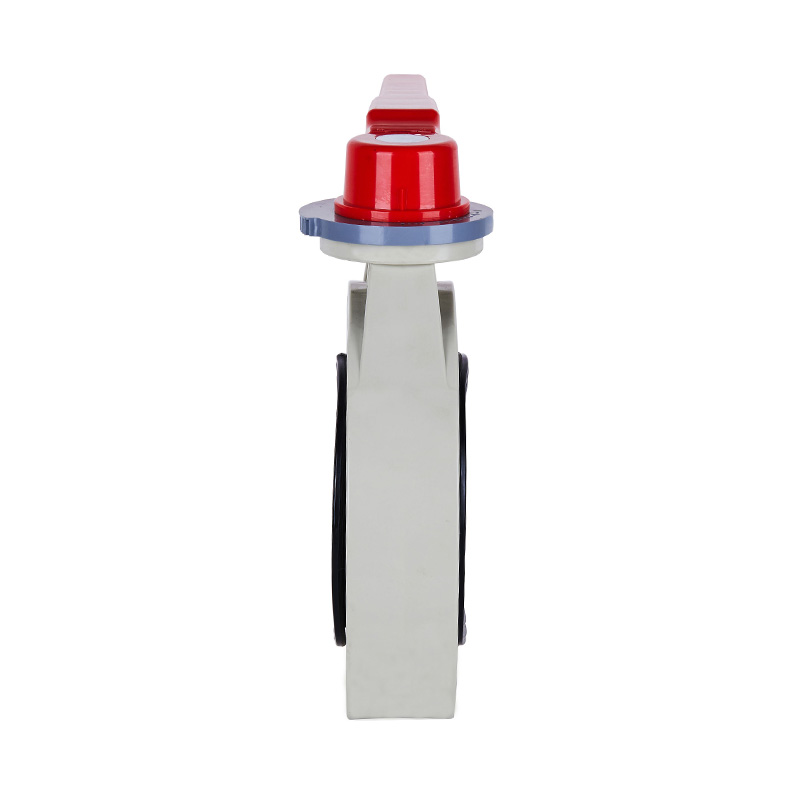

PPH D71X-10S Rukoväťový škrtiaci ventil DN15-200 GB štandard

PPH škrtiaci ventil ručného kolesa ručné stredové tesnenie mäkké tesnenie DN15-200 priemyselné a domáce plastové pákové rukoväte ventil
Režim jazdy: Manuálny
Forma pripojenia: Oblátka
Štruktúra: Stredové tesnenie
Typ tesnenia: Nútené tesnenie
Driek ventilu: Obyčajný
Tlaková trieda: 1,0 MPa (10 bar)
Pracovná teplota: -20~110°C
Materiál povrchu tesnenia: Mäkké tesnenie
Použitie: Priemyselné použitie, Vodné priemyselné použitie
Driek ventilu: oceľ, nehrdzavejúca oceľ
Ochranná známka: KXPV
Technické údaje: DN15-200
Pôvod: Ningbo, Zhejiang

Štrukturálne vlastnosti produktu
1. Ventil je malý a ľahký, ľahko sa rozoberá a opravuje a môže byť inštalovaný v akejkoľvek polohe.
2. Štruktúra je jednoduchá a kompaktná a prevádzkový krútiaci moment je malý a otáčanie o 90° sa otvára rýchlo.
3. Charakteristiky toku majú tendenciu byť rovné a výkon nastavenia je dobrý.
App Temperature Bound List

Materiál Stredná teplota ℃ Materiál Stredná teplota ℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5 ℃ ~ 45 ℃
FRPP -20 ℃ ~ 120 ℃ PPH -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃

Tabuľka materiálov dielov

Nie

Meno

Materiál

1

Hlava rukoväte

Zliatinový materiál

2

Šesťhranná matica

Oceľ, nehrdzavejúca oceľ

3

Rukoväť

Zliatinový materiál

4

Stonka

Oceľ, nehrdzavejúca oceľ

5

jar

Oceľ

6

Nastavte polohovaciu dosku

Zliatinový materiál

7

Pin

Oceľ

8

Lokalizačná tyč

Zliatinový materiál

9

Telo

FRPP,PVDF,PVC-C,PVC-U,PPH

10

Tesniaca guma

EPDM, FPM

11

disk

FRPP,PVDF,PVC-C,PVC-U,PPH

Detailný výkres zostavy škrtiaceho ventilu rukoväte

Tabuľka materiálov dielov

NIE

Názov dielov

Materiál

Množ.

1

Rukoväť

Zliatinový materiál

1

2

Lokalizačná tyč

Zliatinový materiál

1

3

Polohovacia doska

Zliatinový materiál

1

4

Orieškový pohár

FRPP

4

5

Telo

FRPP,PVDF,PVC-C,PVC-U,PPH

1

6

disk

FRPP,PVDF,PVC-C,PVC-U,PPH

1

7

Tesniaca guma

EPDM, FPM

1

8

Stonka

Oceľ, nehrdzavejúca oceľ

1

9

Pin

Zliatinový materiál

1

Zoznam dimenzií

DN (mm) D1 D2 D3 T n- Φ
GB JIS ANSI GB JIS ANSI
40 148 110 105 98.4 45 39 4-Φ19X25 4-Φ19X25 4-Φ19X25
50 162 125 120 120.7 50 40 4-Φ19X26,5 4-Φ19X26,5 4-Φ19X26,5
65 180 145 140 139.7 64 42 4-Φ19X26,5 4-Φ19X26,5 4-Φ19X26,5
80 198 160 150 152.4 77 42 8-Φ19X25 8-Φ19X24 4-Φ19X20
100 225 180 175 190.5 96 52 8-Φ18X32 8-Φ19X32 8-Φ19X32
125 255 210 210 215.9 120 61 8-Φ23X33 8-Φ23X33 8-Φ23X33
150 285 240 240 241.3 145 71 8-Φ23X34 8-Φ23X34 8-Φ23X34
200 340 295 290 298.5 196.5 81 8-Φ23X33,5 12-Φ23×27 8-Φ23 x 33,5 $ $
