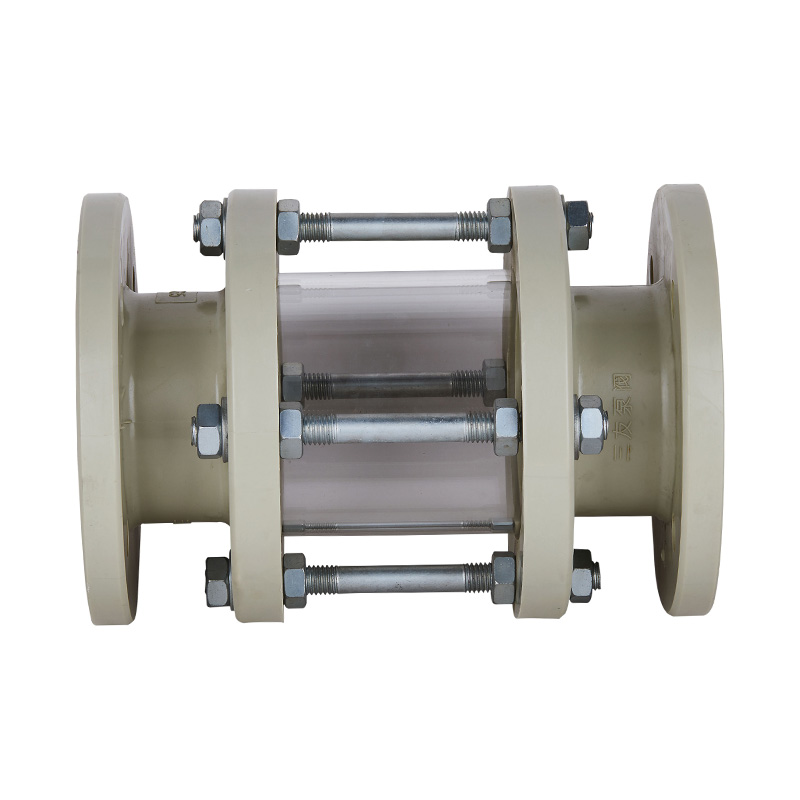

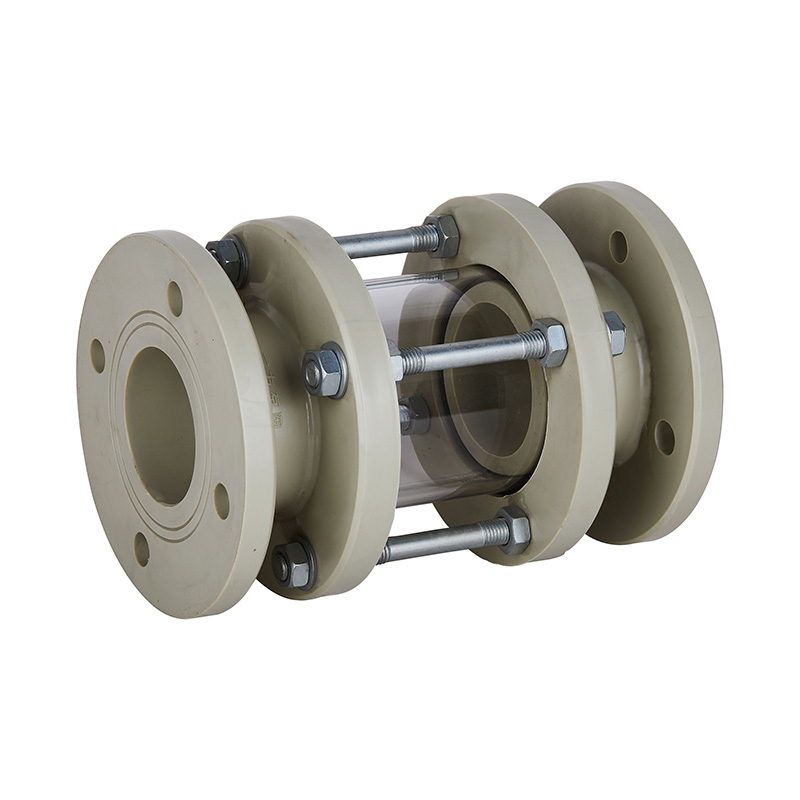

Priehľadidlo PPH DN15-150

Priehľadidlo PPH DN15-150

Zemitožltá PPH Priehľadový typ trubice olejovej kvapaliny Tvar na zníženie DN25-200 Plast PPH Priehľadník Prietokový indikátor

Miesto pôvodu: Zhejiang, Čína

Názov značky: KXPV

Technika: Kované

Pripojenie: Príruba

Tvar: Redukujúci

Materiál: PPH

Farba: Zemitá žltá

Kód hlavy: Hexagon

Názov produktu: Sight Glass

Veľkosť: DN25-200

Dodacia lehota: 7 dní

MOQ: 1 kus

Schopnosť zásobovania:

10 000 kusov/kusov za mesiac

PREV：PVDF priezor DN15-150
NEXT：FRPP priezor DN15-150 0086 180 6712 3173 Kontaktuj nás
  • Popis
  • Ďalšie informácie
  • Tabuľka materiálov dielov

    Detailný výkres zostavy priezoru

    nie názov Materiál
    1 Základňa FRPP, PVDF, CPVC, UPVC, PPH
    2 Šesťhranné matice Oceľ
    3 Cvok s dvojitou hlavou Oceľ
    4 sklo sklo
    5 Podložky EPDM, FPM
    6 Základňa FRPP, PVDF, CPVC, UPVC, PPH

    Zoznam dimenzií

    DN (mm)

    D1

    D2

    		L

    h

    n-Φ

    GB

    JIS

    ANSI

    GB

    JIS

    ANSI

    25 (1/2")

    115

    85

    100

    3.13

    238

    15

    4-Φ14

    4-Φ19

    4-Φ16

    32 (11/4")

    150

    100

    100

    3.45

    230

    16

    4-Φ18

    4-Φ19

    4-Φ16

    40 (11/2")

    150

    110

    105

    3.88

    230

    16

    4-Φ18

    4-Φ19

    4-Φ16

    50 (2")

    165

    125

    120

    4.74

    233

    17

    4-Φ18

    4-Φ19

    4-Φ19

    65 (21/2")

    195

    145

    140

    5.49

    277

    20

    4-Φ18

    4-Φ19

    4-Φ19

    80 (3")

    195

    160

    150

    6

    277

    20

    8-Φ18

    4-Φ19

    4-Φ19

    100 (4")

    215

    180

    175

    7.5

    310

    21

    8-Φ18

    8-Φ19

    8-Φ19

    125 (5")

    250

    210

    210

    8.5

    350

    26

    8-Φ18

    8-Φ23

    8-Φ22

    150 (6")

    285

    240

    240

    9.51

    385

    27

    8-Φ23

    8-Φ23

    8-Φ22

    200 (8")

    340

    295

    290

    11.75

    400

    25

    8-Φ23

    12-Φ23

    8-Φ22
