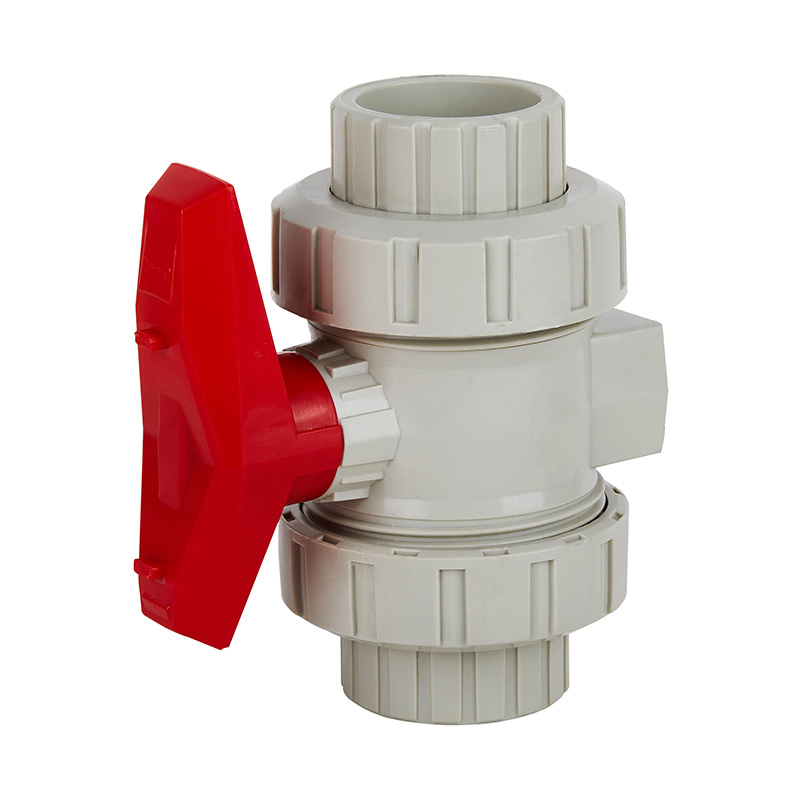

PPH typ B guľový ventil DN15-100

PPH typ B guľový ventil DN15-100

Zemito žltá vlastná veľkosť stredná teplota PPH True Double Union Socket Ball Valve ručný odolný plastový priemyselný vodný ventil

Číslo modelu: Q61F-10S

Farba: Zemitá žltá

Aplikácia: Všeobecné

Materiál: Plast

Teplota média: Stredná teplota

Tlak: Nízky tlak

Napájanie: Manuálne

Médium: Kyselina

Veľkosť portu: DN15-100 1/2"-4" 20mm-110mm

Konštrukcia: Guľa

Názov produktu: Guľový ventil Socket Union

Materiál tela: PPH

Pripojenie: Union

Balenie: Štandardná kartónová krabica

Štandard dizajnu: ISO STD

Materiál tesnenia: Tesnenie PTFE

Dodacia lehota: 7 dní

MOQ: 1 kus

PREV：CPVC guľový ventil typu B DN15-100
NEXT：PVDF guľový ventil typu B DN15-100 0086 180 6712 3173 Kontaktuj nás
  • Popis
  • Ďalšie informácie
  • Hlavné konštrukčné prvky

    1. PTFE sedlo dvojspojkového guľového ventilu je možné pevne nastaviť.

    2. Dvojité O-krúžky poskytujú dvojitú ochranu proti úniku.

    3. Vynikajúci vzhľad, hladký povrch, jemné spracovanie, plný prietokový dizajn.

    Tabuľka materiálov dielov

    Detailný výkres zostavy guľového ventilu

    nie

    názov

    Materiál

    1

    Ručné koleso

    Zliatinový materiál

    2

    Tesniaci krúžok

    EPDM, FPM

    3

    Stonka

    FRPP, PVDF, UPVC, CPVC, PPH

    4

    Lopta

    FRPP, PVDF, UPVC, CPVC, PPH

    5

    Tesniaci krúžok

    EPDM, FPM

    6

    Zapojenie do zásuvky

    FRPP, PVDF, UPVC, CPVC, PPH

    7

    Bojujte s tesnou maticou

    FRPP, PVDF, UPVC, CPVC, PPH

    8

    Vnútorná zástrčka

    FRPP, PVDF, UPVC, CPVC, PPH

    9

    Guľôčkové tesnenie

    PTFE

    10

    Telo

    FRPP, PVDF, UPVC, CPVC, PPH

    11

    Tesniaci krúžok

    EPDM, FPM

    12

    Zapojenie do zásuvky

    FRPP, PVDF, UPVC, CPVC, PPH

    13

    Aght tesný orech

    FRPP, PVDF, UPVC, CPVC, PPH

    Zoznam dimenzií

    DN

    d

    D

    D1

    L

    LI

    L2

    H

    15

    20

    32

    50

    39

    77

    110

    55

    20

    25

    38

    58

    46

    87

    125

    65

    25

    32

    46

    70

    50

    96

    140

    70

    32

    40

    56

    85

    55

    110

    160

    90

    40

    50

    65

    98

    60

    120

    170

    100

    50

    63

    80

    124

    68

    140

    190

    110

    65

    75

    96

    135

    68

    155

    230

    115

    80

    90

    112

    158

    100

    205

    280

    120

    100

    110

    133

    192

    124

    235

    335

    130
