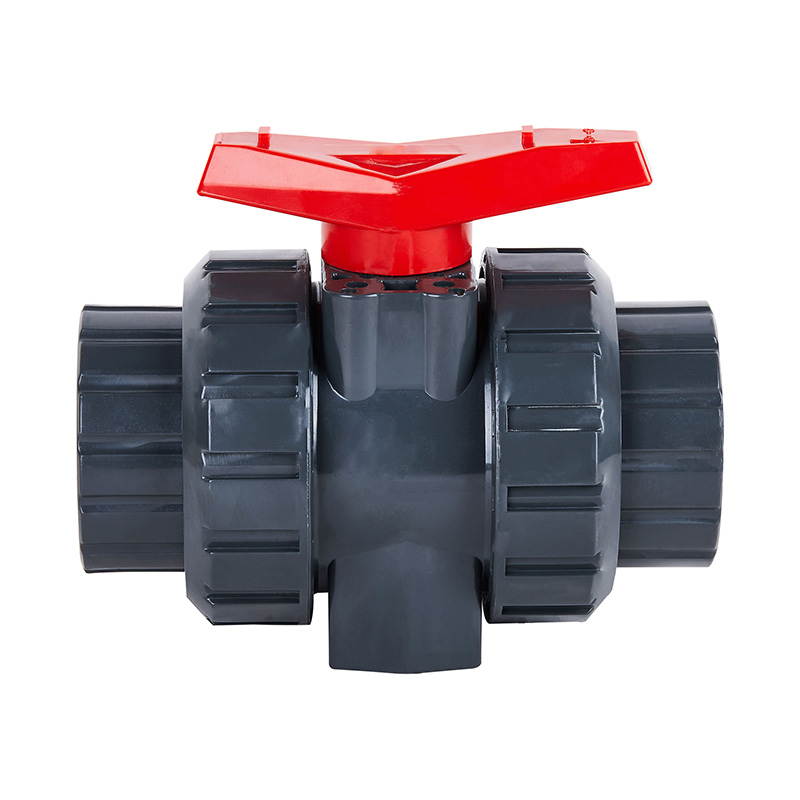

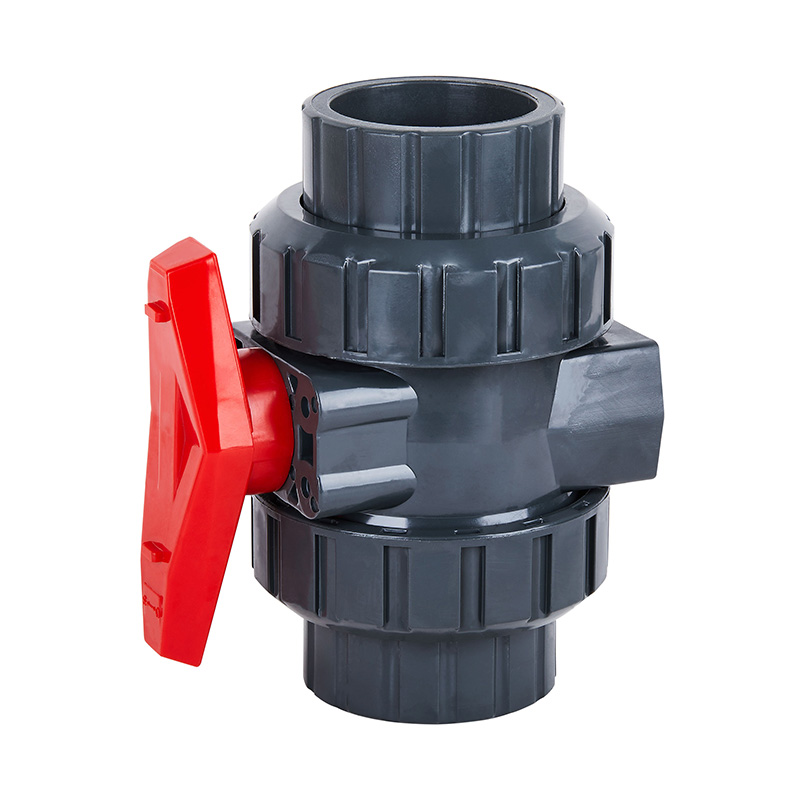

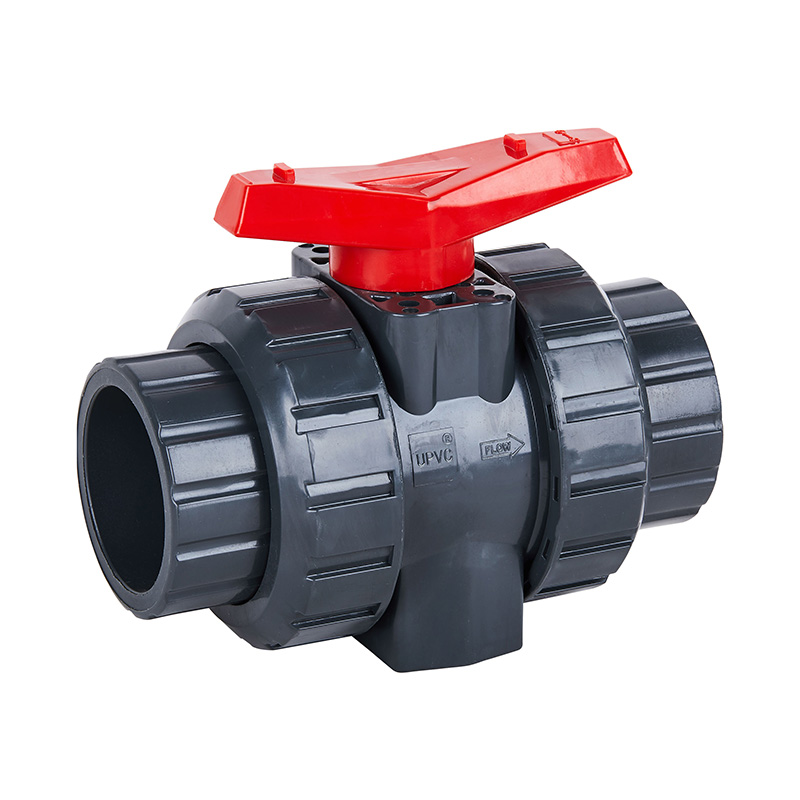

Plastový guľový ventil typu B DN15-100

Plastový guľový ventil typu B DN15-100

Šedý dvojitý plastový plastový UPVC ručný guľový ventil DN15-DN100 SO STD štandardný chemický ventil pre vodný priemysel a poľnohospodárstvo

Model č.Q61F-10U

Názov produktu: Zásuvkový guľový ventil UPVC

Materiál: Plast

Farba: šedá a červená

Forma pripojenia: zváranie

Režim jazdy: Manuálny

Pracovný tlak: 1,0-1,6 MPa (10-25 bar)

Nominálny tlak: 10 kg

Kanál: Priamy typ

Konštrukcia: Pevný guľový ventil

Funkcia: Obtokový ventil

Teplota: Vysoká teplota

Použitie: Priemyselné použitie, vodné priemyselné využitie, použitie v domácnosti

Špecifikácia: DN15-DN100

Štandard dizajnu: ISO STD

Materiál tesnenia: Tesnenie PTFE

Pôvod: Beilun Ningbo Čína

Kód HS: 8481804090

PREV：No previous product
NEXT：CPVC guľový ventil typu B DN15-100 0086 180 6712 3173 Kontaktuj nás
  • Popis
  • Ďalšie informácie
  • Hlavné konštrukčné prvky

    1. PTFE sedlo dvojspojkového guľového ventilu je možné pevne nastaviť.

    2. Dvojité O-krúžky poskytujú dvojitú ochranu proti úniku.

    3. Vynikajúci vzhľad, hladký povrch, jemné spracovanie, plný prietokový dizajn.

    Tabuľka materiálov dielov

    Detailný výkres zostavy guľového ventilu

    nie

    názov

    Materiál

    1

    Ručné koleso

    Zliatinový materiál

    2

    Tesniaci krúžok

    EPDM, FPM

    3

    Stonka

    FRPP, PVDF, UPVC, CPVC, PPH

    4

    Lopta

    FRPP, PVDF, UPVC, CPVC, PPH

    5

    Tesniaci krúžok

    EPDM, FPM

    6

    Zapojenie do zásuvky

    FRPP, PVDF, UPVC, CPVC, PPH

    7

    Bojujte s tesnou maticou

    FRPP, PVDF, UPVC, CPVC, PPH

    8

    Vnútorná zástrčka

    FRPP, PVDF, UPVC, CPVC, PPH

    9

    Guľôčkové tesnenie

    PTFE

    10

    Telo

    FRPP, PVDF, UPVC, CPVC, PPH

    11

    Tesniaci krúžok

    EPDM, FPM

    12

    Zapojenie do zásuvky

    FRPP, PVDF, UPVC, CPVC, PPH

    13

    Aght tesný orech

    FRPP, PVDF, UPVC, CPVC, PPH

    Zoznam dimenzií

    DN

    d

    D

    D1

    L

    LI

    L2

    H

    15

    20

    32

    50

    39

    77

    110

    55

    20

    25

    38

    58

    46

    87

    125

    65

    25

    32

    46

    70

    50

    96

    140

    70

    32

    40

    56

    85

    55

    110

    160

    90

    40

    50

    65

    98

    60

    120

    170

    100

    50

    63

    80

    124

    68

    140

    190

    110

    65

    75

    96

    135

    68

    155

    230

    115

    80

    90

    112

    158

    100

    205

    280

    120

    100

    110

    133

    192

    124

    235

    335

    130
