| Špecifikácia čerpadiel PVDF & FRPP |

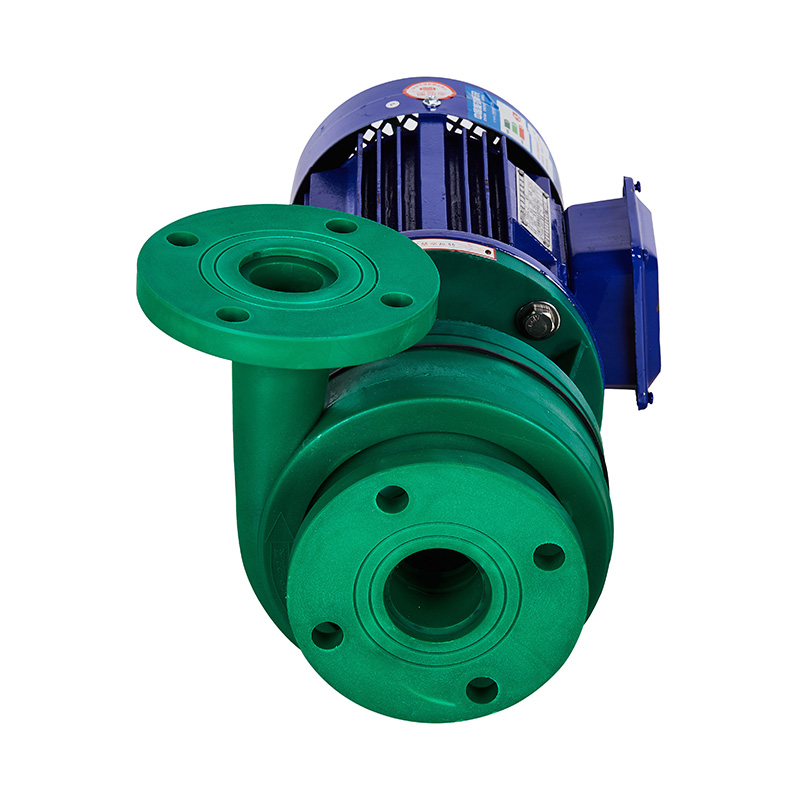

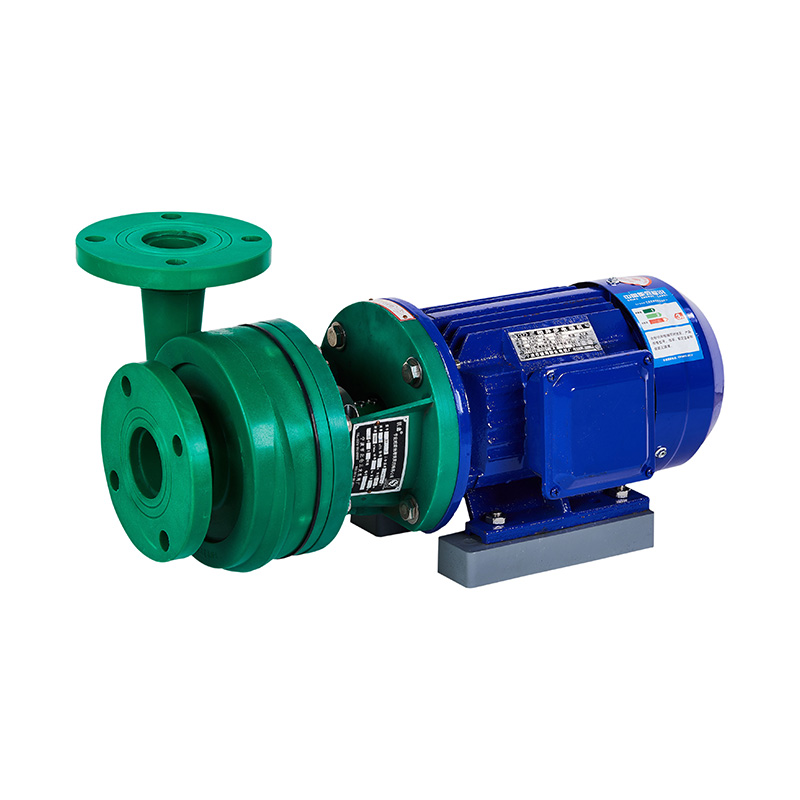

Naša továreň sa špecializuje na výrobu štyroch sérií (FV, FP, FVZ, FPZ) zo štyroch sérií (FV, FP, FVZ, FPZ) PVDF a FRPP odstredivého čerpadla a samonasávacieho čerpadla. PVDF čerpadlo je vhodné pre silná kyselina, silné oxidačné činidlo, halogén, aromatické uhľovodíky, chemické médiá ako tuk, chlórované rozpúšťadlá, praktická teplota do -40°C až 140°C . Čerpadlo FRPP je bežne vhodné pre silné alkálie, kyseliny a alkalické soli a ich deriváty. Pre sekundárny pohon čerpadla všeobecný energeticky úsporný motor typu Y a jeho prevádzková teplota je -40 °C – 90 °C. Dodáva sa len motor odolný voči výbuchu s príslušnou požiadavkou. So špeciálnymi požiadavkami na prietok, zdvih, rýchlosť otáčania a výkon môže naša továreň poskytnúť technické služby na splnenie požiadaviek zákazníka
| TYP ČERPADLA |
| Graf prietoku odstredivého čerpadla/samonasávacieho čerpadla |
| Údržba inštalácie |
| Odstredivé čerpadlo |
Typ pripojenia hriadeľa Odstredivé čerpadlo Detailný výkres zostavy
| Tabuľka materiálov dielov |
| nie | názov | Materiál |
| 1 | Zazvoniť | EPDM, FPM |
| 2 | Teleso čerpadla | FRPP, PVDF |
| 3 | Zazvoniť | EPDM, FPM |
| 4 | Zazvoniť | EPDM, FPM |
| 5 | Kryt chladiacej vody | Oceľ |
| 6 | Cvok s dvojitou hlavou | Oceľ, Nerezová oceľ |
| 7 | Zátka olejového otvoru | FRPP |
| 8 | Nosná náprava | Oceľ |
| 9 | Spojka | Liatina |
| 10 | Dátumovka | hliník |
| 11 | Suppot | FRPP/liatina PVDF/liatina |
| 12 | Mechanická upchávka sa pohybuje | Sic |
| 13 | Ochlaďte veko | FRPP |
| 14 | Statické spojenie mechanického tesnenia | Sic |
| 15 | Kryt | FRPP, PVDF |
| 16 | Tesniaci film | EPDM, FPM |
| 17 | Obežné koleso | FRPP/ Steel PVDF Steel |
| 18 | Teleso čerpadla | FRPP, PVDF |
| 19 | Teleso čerpadla | FRPP, PVDF |
| Fpv odstredivé čerpadlo |
ZOZNAM ROZMEROV JEDNOTKA： mm
| Typ/ | | | | |||||||||||
| L | L1 | L2 | B1 | B2 | H | H1 | 4-Φ | D1 | n-Φ2 | D2 | n-Φ1 | |||
| 40F | p | (D)-25 | 830 | 185 | 415 | 245 | 340 | 310 | 170 | 4-16 | 110 | 4-18 | 100 | 4-18 |
| v | ||||||||||||||
| 50F | p | (D)-28 | 840 | 300 | 430 | 250 | 340 | 322 | 170 | 4-16 | 125 | 4-18 | 110 | 4-18 |
| v | ||||||||||||||
| 65F | p | (D)-26 | 850 | 295 | 430 | 250 | 340 | 345 | 182 | 4-16 | 145 | 4-18 | 125 | 4-18 |
| v | ||||||||||||||
| 80F | p | (D)-30 | 960 | 330 | 430 | 250 | 340 | 380 | 185 | 4-16 | 160 | 8-18 | 145 | 4-18 |
| v | ||||||||||||||
| 80F | p | (D)-32 | 960 | 330 | 430 | 250 | 340 | 380 | 185 | 4-16 | 160 | 8-18 | 145 | 4-18 |
| v | ||||||||||||||
| 100F | p | (D)-20 | 1140 | 275 | 635 | 285 | 405 | 450 | 250 | 4-18 | 180 | 8-18 | 160 | 8-18 |
| v | ||||||||||||||
| 100F | p | (D)-32 | 1200 | 275 | 635 | 285 | 405 | 450 | 250 | 4-18 | 180 | 8-18 | 160 | 8-18 |
| v | ||||||||||||||
