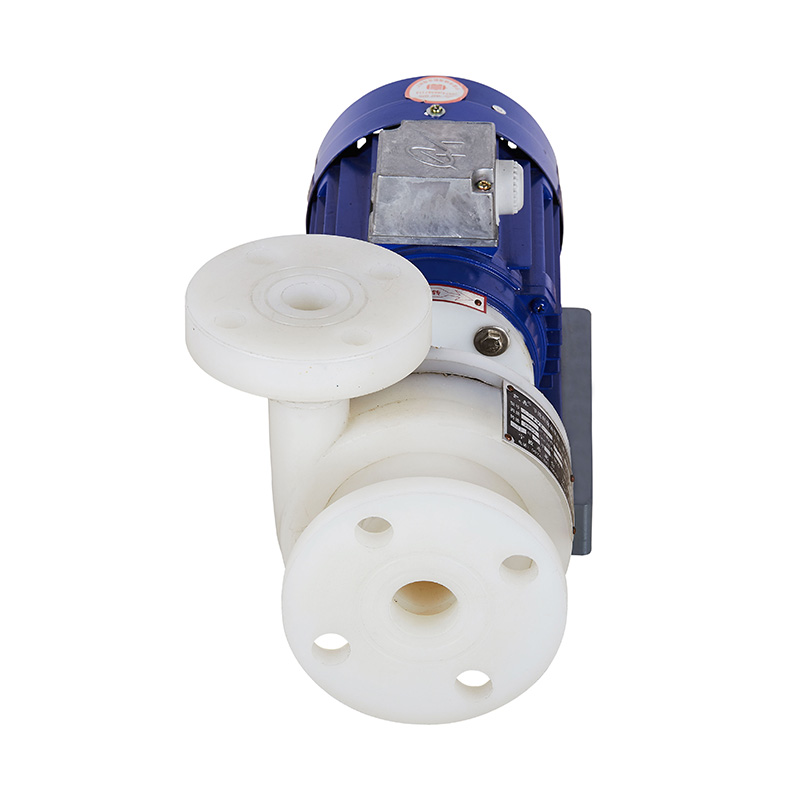

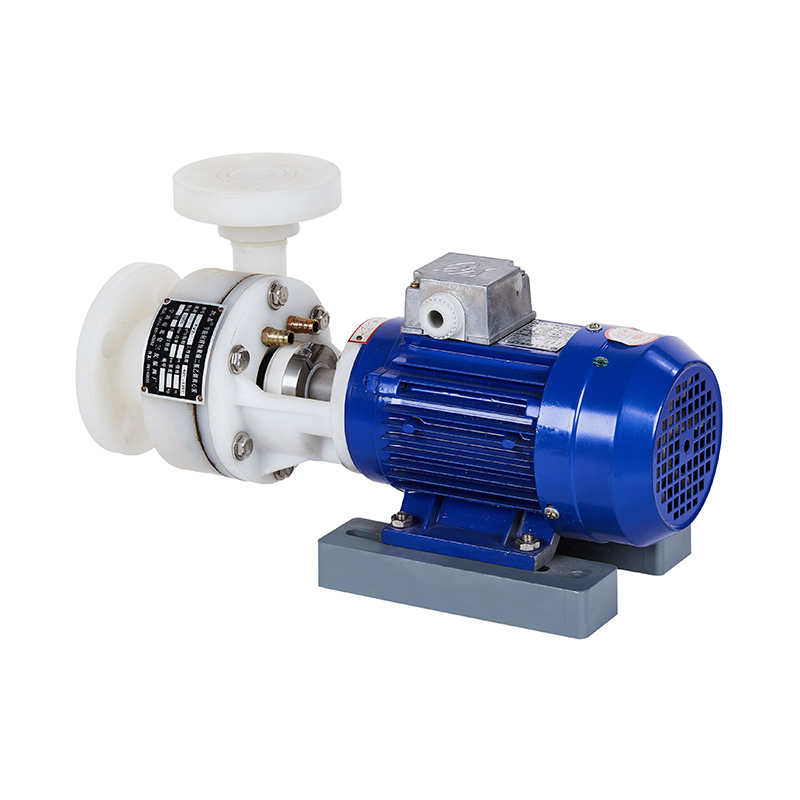

FV priamo spojené odstredivé čerpadlo GB štandard

Naša továreň sa špecializuje na výrobu celoplastových odstredivých a samonasávacích čerpadiel odolných voči korózii z dvoch materiálov — PVDF a FRPP — v štyroch sériách (FV, FP, FVZ, FPZ).  PVDF čerpadlá sú vhodné na čerpanie silných kyselín, silných oxidantov, halogénov, aromatických uhľovodíkov, alifatických zlúčenín a chlórovaných rozpúšťadiel s rozsahom prevádzkových teplôt od -40°C do 140°C.  Čerpadlá FRPP sú ideálne pre silné alkálie, ako aj všeobecné kyseliny, zásady, soli a ich deriváty s rozsahom prevádzkových teplôt od -40 °C do 90 °C.  Čerpadlá sú zvyčajne poháňané energeticky účinnými motormi typu Y. Na požiadanie je možné dodať motory odolné proti výbuchu.
Ak majú používatelia špeciálne požiadavky týkajúce sa prietoku, hlavy, rýchlosti alebo výkonu, naša továreň ponúka technickú podporu na dodanie prispôsobených riešení.

App Temperature Bound List
Materiál Stredná teplota ℃ Materiál Stredná teplota ℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5 ℃ ~ 45 ℃
FRPP -20 ℃ ~ 120 ℃ PPH -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃
Údržba inštalácie

1. Po preprave na dlhé vzdialenosti na miesto výroby by sa čerpadlo malo pred inštaláciou rozbaliť a skontrolovať, aby sa zabezpečilo, že všetky komponenty čerpadla sú neporušené. Všetky uvoľnené upevňovacie prvky by sa mali dotiahnuť. Skontrolujte sústrednosť hriadeľa čerpadla a hriadeľa motora a opravte prípadné uvoľnenie.

2. Telo čerpadla je celé vyrobené vstrekovaním z PVDF alebo FRPP živice. Výstupné potrubie by malo mať podpornú konzolu alebo záves a príruba by sa nemala spoliehať iba na tlak, aby odolala tlaku, aby sa zabránilo deformácii a poškodeniu. Straty vody v prívodnom potrubí by sa mali minimalizovať a nemali by sa použiť viac ako dve 90° kolená. Odstredivé čerpadlá FP a FV by mali mať v prednej časti sacieho potrubia nainštalovaný pätkový ventil, aby sa zabezpečilo, že telo čerpadla bude pred spustením naplnené kvapalinou. Na vstupe sacieho potrubia alebo pätkového ventilu by mal byť nainštalovaný filter, aby sa zabránilo nasávaniu nečistôt do telesa čerpadla a zabezpečila sa správna prevádzka.

3. Skrutky na spojovacích bodoch telesa čerpadla by mali byť rovnomerne utiahnuté a spoje vstupného a výstupného potrubia by mali byť tesné a nepriepustné. V opačnom prípade bude ovplyvnená vákuová extrakcia, kvapalina sa nemusí nasať alebo prietok alebo výška môže byť nedostatočná.

Samonasávacie čerpadlo

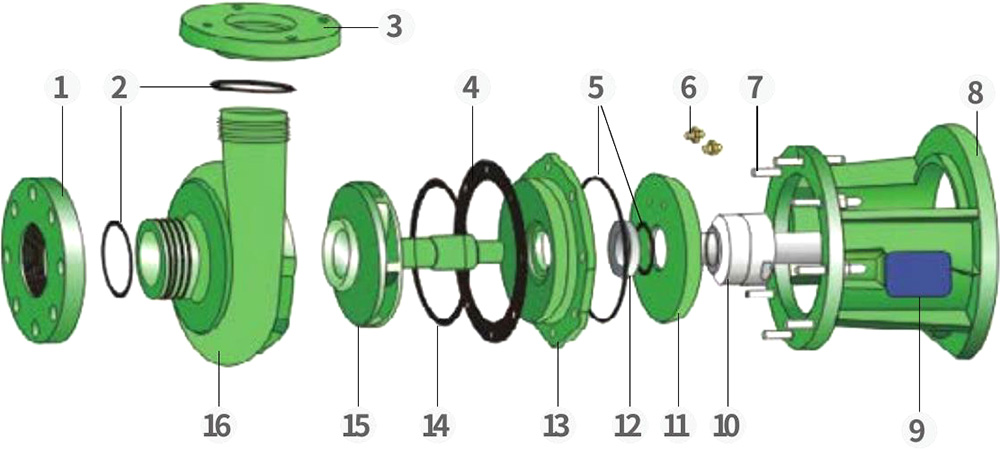

Detailný výkres zostavy odstredivého čerpadla typu priameho pripojenia

Tabuľka materiálov dielov

Nie Meno Materiál
1 Vstupná príruba FRPP.PVDF
2 Tesniaci krúžok EPDM.FPM
3 Teleso čerpadla FRPP.PVDF
4 Tesniaci film EPDM.FPM
5 Tesniaci krúžok EPDM.FPM
6 Kryt chladiacej vody Oceľ
7 Cvok s dvojitou hlavou Oceľ,StainlessSteel
8 Suppot FRPP
9 Dátumovka hliník
10 Mechanická upchávka sa pohybuje Sic
11 Chladí veko FRPP.PVDF
12 Statický spoj mechanického tesnenia Sic
13 Kryt FRPP.PVDF
14 Tesniaci krúžok EPDM.FPM
15 Hriadeľ obežného kolesa FRPP/ Oceľ PVDF Oceľ
16 Teleso čerpadla odstredivého čerpadla FRPP.PVDF



Samonasávacie čerpadlo

Zoznam rozmerov                                                      Jednotka : mm

Typ/Rozmer

Zoznam dimenzií

Vstupná príruba

Teleso čerpadla

L

L1

L2

L3

H

H1

n-Φ2

D1

n-Φ

D2

4—Φ2

25F

p (D)-8

400

190

145

110

210

100

4-12

25

Zmršťovanie

25

Zmršťovanie

v

32F

p (D)-11

400

190

145

110

210

100

4-12

32

Zmršťovanie

25

Zmršťovanie

v

40F

p (D)-18

500

260

145

140

270

130

4-12

110

8-18

100

4-18

v

50F

p (D)-20

515

255

145

140

280

120

4-12

125

8-18

110

4-18

v

65F

p (D)-25

650

390

140

190

300

120

4-12

145

8-18

125

4-18

v

80F

p (D)-30

725

415

140

216

300

130

4-14

160

8-18

145

4-18

v

80F

p (D)-32

725

415

140

216

300

130

4-14

160

8-18

145

4-18

v

100F

p (D)-20

860

510

215

250

370

170

4-14

180

8-18

160

8-18

v

100F

p (D)-32

860

510

215

250

370

170

4-14

180

8-18

160

8-18

v
