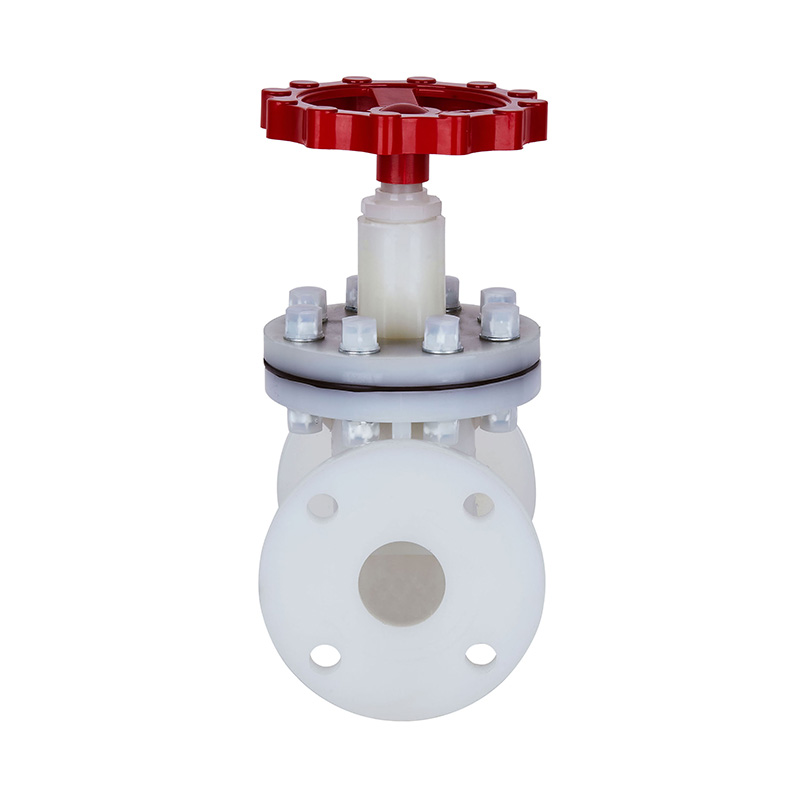

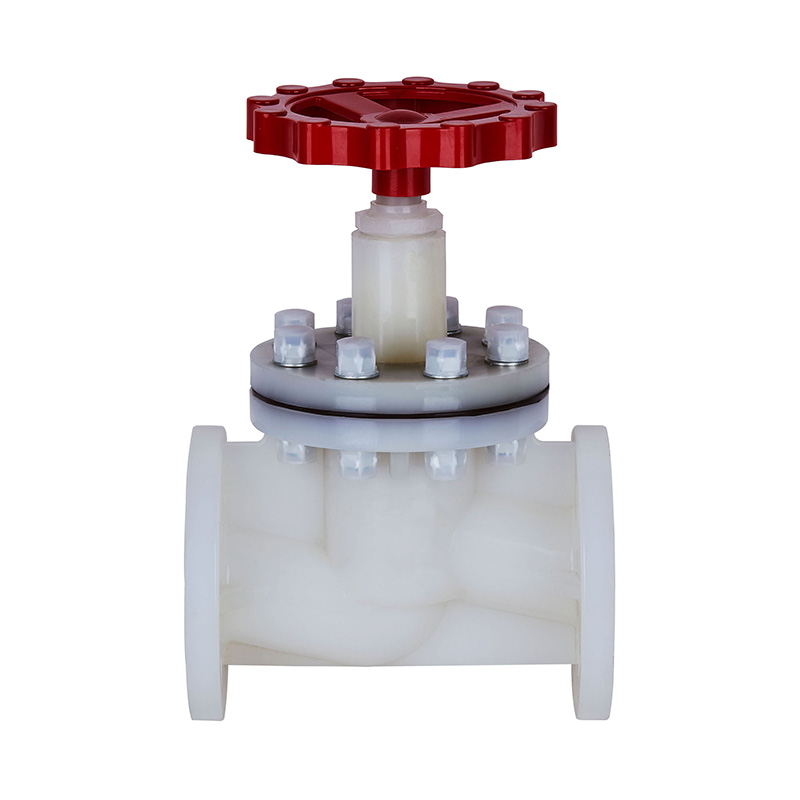

PVDF prírubový typ guľový ventil DN15-150

PVDF prírubový typ guľový ventil DN15-150

Guľový ventil prírubového typu PVDF Chemický priemyselný parný Guľový ventil s plastovou prírubou s nízkou cenou za vodu a použitie v domácnosti

Číslo modelu: J11F-10S

Materiál: Plast

Forma pripojenia: Príruba

Režim jazdy: Manuálny

Nominálny tlak: 10 kg

Kanál: Priamy typ

Konštrukcia: Pevný guľový ventil

Typ:Pevný guľový ventil

Funkcia: Obtokový ventil

Teplota: Vysoká teplota

Použitie: Priemyselné použitie, vodné priemyselné využitie, použitie v domácnosti

Ochranná známka: KXPV

Špecifikácia: DN15-DN100

Pôvod: Beilun Ningbo Čína

Kód HS: 8481804090

PREV：UPVC prírubový typ guľový ventil DN15-150
NEXT：PPH Guľový ventil prírubového typu DN15-150 0086 180 6712 3173 Kontaktuj nás
  • Popis
  • Ďalšie informácie
  • Hlavné konštrukčné prvky

    1.Plastové telo má vynikajúcu odolnosť proti korózii, chemickú odolnosť a odolnosť proti oderu.

    2. Kompaktný dizajn, vysoká kvalita a lacné.

    3.Zabezpečte nastavenie prietoku.

    Tabuľka materiálov dielov

    nie

    názov

    Materiál

    1

    Ruka dobre

    Zliatinový materiál

    2

    Tesniaca matica

    FRPP, PVDF, CPVC, UPVC, PPH

    3

    Tesnenie jarma

    PTFE

    4

    Krycia matica

    FRPP

    5

    Šesťhranné matice

    Oceľ

    6

    Plnenie plece

    Oceľ

    7

    Kapota

    FRPP, PVDF, CPVC, UPVC, PPH

    8

    Cvok s dvojitou hlavou

    Oceľ

    9

    Stonka

    Oceľový plast

    10

    Obmedzenie

    FRPP, PVDF, CPVC, UPVC, PPH

    11

    Telo

    FRPP, PVDF, CPVC, UPVC, PPH

    12

    Gumová podložka

    EPDM, FPM

    13

    Šesťhranné matice

    Oceľ

    14

    Krycia matica

    FRPP

    Detailný výkres zostavy guľového ventilu prírubového typu

    Zoznam dimenzií

    DN (mm)

    D1

    D2

    H

    L

    		T

    n-Φ

    GB

    JIS

    ANSI

    GB

    JIS

    ANSI

    15 (1/2")

    105

    65

    70

    2.38

    220

    154

    18

    4-Φ14

    4-Φ15

    4-Φ16

    20 (3/4")

    105

    75

    75

    2.76

    220

    154

    18

    4-Φ14

    4-Φ15

    4-Φ16

    25 (1")

    115

    85

    90

    3.13

    220

    160

    20

    4-Φ14

    4-Φ19

    4-Φ16

    32 (11/4")

    135

    100

    100

    3.45

    250

    185

    20

    4-Φ18

    4-Φ19

    4-Φ16

    40 (11/2")

    150

    110

    105

    3.88

    275

    200

    20

    4-Φ18

    4-Φ19

    4-Φ16

    50 (2")

    165

    125

    120

    4.74

    350

    230

    20

    4-Φ18

    4-Φ19

    4-Φ19

    65 (21/2")

    185

    145

    140

    5.49

    390

    295

    24

    4-Φ18

    4-Φ19

    4-Φ19

    80 (3")

    200

    160

    150

    6

    400

    310

    25

    8-Φ18

    8-Φ19

    4-Φ19

    100 (4")

    220

    180

    175

    7.5

    410

    350

    26

    8-Φ18

    8-Φ19

    8-Φ19

    125 (5")

    250

    210

    210

    8.5

    430

    400

    30

    8-Φ18

    8-Φ23

    8-Φ22

    150 (6")

    285

    240

    240

    9.51

    480

    480

    33

    8-Φ23

    8-Φ23

    8-Φ22
