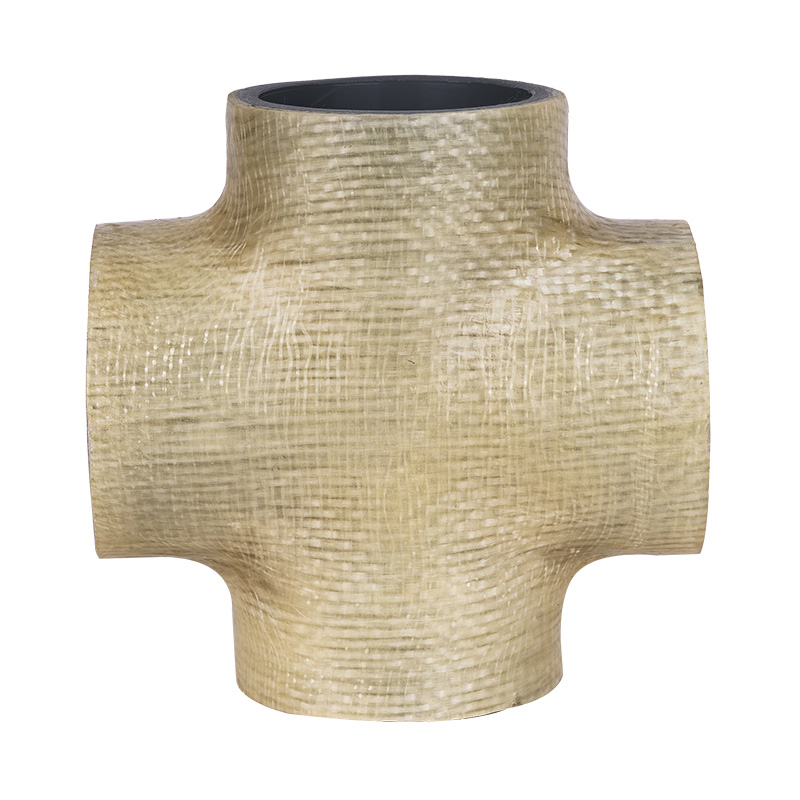

FRP/PVC-C, FRP/PVC-U Kríž potiahnutý plastom vystuženým skleneným vláknom
FRP/PVC-C, FRP/PVC-U Kríž potiahnutý plastom vystuženým skleneným vláknom
| App Temperature Bound List |
| Materiál | Stredná teplota ℃ | Materiál | Stredná teplota ℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| PVC-C | -20 ℃ ~ 95 ℃ | PVC-U | -5 ℃ ~ 45 ℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| FRPP | -20 ℃ ~ 120 ℃ | PPH | -20 ℃ ~ 110 ℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| PVDF | 40 ℃ ~ 150 ℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| Štrukturálne vlastnosti produktu |
1. Nízka hmotnosť a vysoká pevnosť
Relatívna hustota je medzi 1,5 a 2,0, čo je len 1/4 až 1/5 hustoty uhlíkovej ocele, ale jej pevnosť v ťahu sa blíži alebo dokonca prevyšuje pevnosť uhlíkovej ocele a jej špecifická pevnosť je porovnateľná so špecifickou pevnosťou nohy ocele vysokej kvality.
2. Vynikajúca odolnosť proti korózii
FRP je vynikajúci materiál odolný voči korózii, ktorý ponúka odolnosť voči vzduchu, miernym koncentráciám vody, zásadám, solí a rôznym olejom a rozpúšťadlám.
3. Vynikajúce elektrické vlastnosti
FRP je vynikajúci izolačný materiál v izolantoch. Zachováva si dobré dielektrické vlastnosti aj pri vysokých frekvenciách a má výbornú mikrovlnnú priepustnosť.
4. Vynikajúce tepelné vlastnosti
FRP má SEO tepelnú vodivosť a je Tepelná vodivosť je 1,25-1,67 kJ/s, iba 1/100-1/1000 v porovnaní s kovom, čo z neho robí vynikajúci tepelnoizolačný materiál.
5. Vynikajúca navrhovateľnosť
Flexibilný dizajn rôznych konštrukčných produktov, ktoré spĺňajú špecifické aplikačné požiadavky, zaisťujú vynikajúcu integritu produktu a umožňujú výber materiálov na splnenie výkonnostných požiadaviek produktu.
6. Vynikajúca spracovateľnosť
Flexibilné využitie formovania je možné na základe tvaru produktu, technických požiadaviek, aplikácie a množstva. Proces je jednoduchý, umožňuje jednostupňové tvarovanie a ponúka vynikajúce ekonomické výhody. Je výhodný pre náročnejšie a maloobjemové produkty, čo je výhodnejšia spracovateľnosť.
| Kompozitný kríž |
| DN | D | d1 | d2 | L | Z | S | |||||||||||||||||||||||||||||
| 0,6 MPa | 1,0 MPa | 1,6 MPa | |||||||||||||||||||||||||||||||||
| 15 | 27 | 20 | 16 | 56 | 16 | 2 | 2 | 2.5 | |||||||||||||||||||||||||||
| 20 | 32 | 25 | 21 | 66 | 19 | 2 | 2 | 2.5 | |||||||||||||||||||||||||||
| 25 | 40 | 32 | 26 | 80 | 22 | 2 | 2 | 2.5 | |||||||||||||||||||||||||||
| 32 | 50 | 40 | 33 | 98 | 26 | 2 | 2 | 2.5 | |||||||||||||||||||||||||||
| 40 | 61 | 50 | 47 | 120 | 31 | 2 | 2 | 2.5 | |||||||||||||||||||||||||||
| 50 | 75 | 63 | 59 | 148 | 38 | 2 | 2 | 3 | |||||||||||||||||||||||||||
| 65 | 88 | 75 | 71 | 169 | 44 | 2 | 2 | 3 | |||||||||||||||||||||||||||
| 80 | 104 | 90 | 86 | 198 | 51 | 2 | 2.5 | 3.5 | |||||||||||||||||||||||||||
| 100 | 127 | 110 | 105 | 238 | 61 | 2 | 3 | 4 | |||||||||||||||||||||||||||
| 125 | 161 | 140 | 135 | 298 | 76 | 2.5 | 4 | 5.5 | |||||||||||||||||||||||||||
| 150 | 184 | 160 | 154 | 338 | 86 | 2.5 | 4 | 5.5 | |||||||||||||||||||||||||||
| 200 | 249 | 225 | 219 | 480 | 119 | 3.5 | 5 | 7 | |||||||||||||||||||||||||||
| 250 | 308 | 280 | 270 | 592 | 146 | 4 | 5.5 | 8.5 | |||||||||||||||||||||||||||
| 300 | 346 | 315 | 304 | 666 | 164 | 4.5 | 6.5 | 10 | |||||||||||||||||||||||||||
| 350 | 390 | 355 | 340 | 748 | 184 | 5 | 7.5 | 11.5 | |||||||||||||||||||||||||||
| 400 | 440 | 400 | 384 | 840 | 206 | 5.5 | 8.5 | 13 | |||||||||||||||||||||||||||
Poznámka: Rozmery kompozitných tvaroviek sú predmetom menších úprav medzi jednotlivými dohodami medzi dodávateľmi a dodávateľmi.
