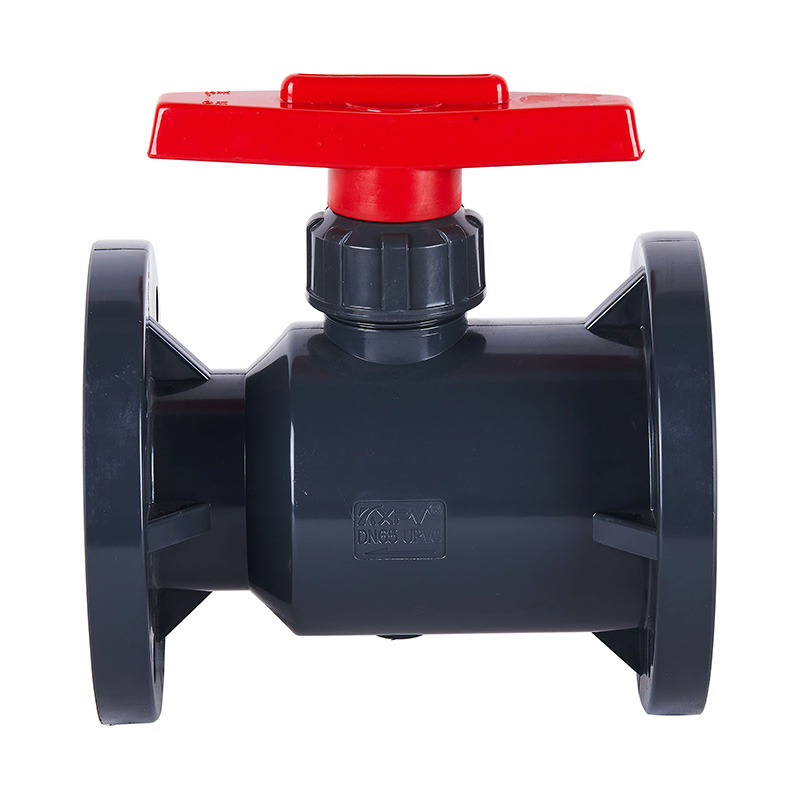

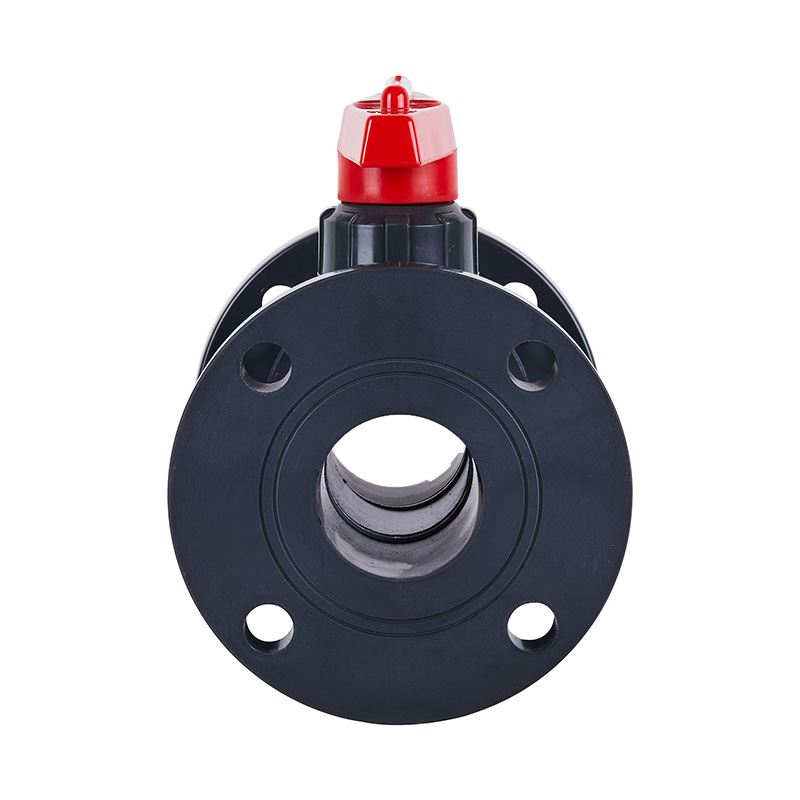

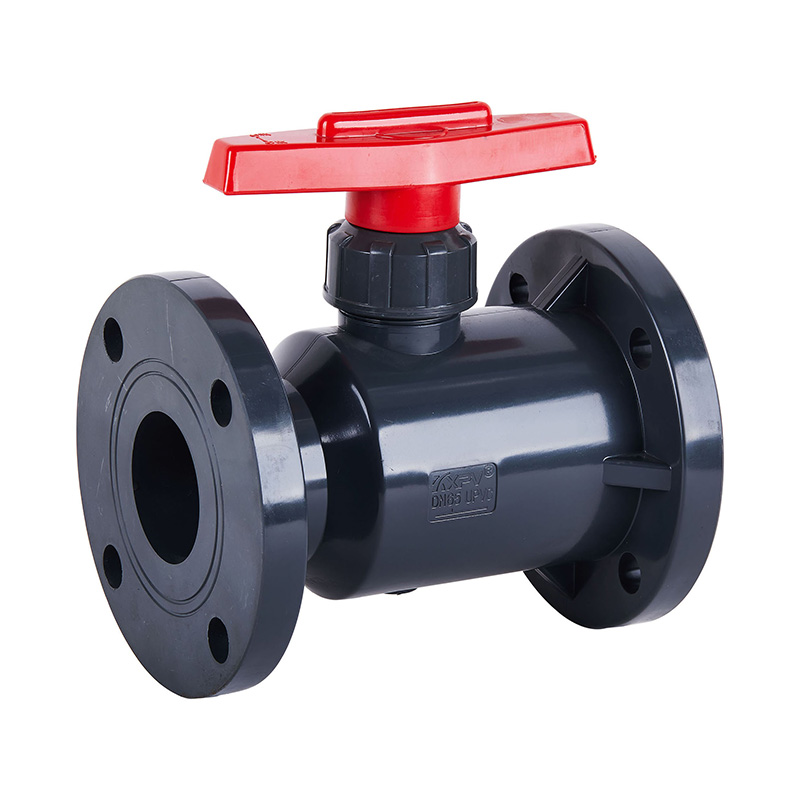

PVC-U Q41F-10U Guľový ventil prírubový DN20-100 20A-100A JIS štandard

Vysokokvalitný vysokoteplotný chemický PVC-U prírubový guľový ventil, PVC ANSI štandardný priemyselný sanitárny plastový ventil, JIS štandard
Model: Q41F-10U
Materiál: Plast
Typ pripojenia: Prírubové
Režim napájania: Manuálny
Nominálny tlak: 10 kg
Priechod: Priamo cez
Konštrukcia: Pevný guľový ventil
Funkcia: Priemyselné použitie
Teplota: Vysoká teplota
Použitie: Priemyselné použitie, Použitie vo vodnom priemysle
Veľkosť: DN20-100
Štandard: ANSI
Kód HS: 8481804090

Tlaková trieda: 1,0 MPa(10 bar)

Štrukturálne vlastnosti produktu

1.Guľové ventily série technických plastov sú vyrobené z termoplastických materiálov odolných voči korózii, ako sú FRPP, PVDF, PVC-C, PVC-U a PPH, tvorené jednorazovým vstrekovaním, ktoré poskytujú silnú odolnosť proti korózii.
2. Spoľahlivé tesnenie s nízkym prevádzkovým krútiacim momentom.
3. Nízka odolnosť voči tekutinám a rýchle otváranie a zatváranie.
4.Jednoduchá štruktúra s atraktívnym vzhľadom.

App Temperature Bound List

Materiál Stredná teplota ℃ Materiál Stredná teplota ℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5 ℃ ~ 45 ℃
FRPP -20 ℃ ~ 120 ℃ PPH -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃

Detailný výkres zostavy guľového ventilu Boddily Form

Tabuľka materiálov dielov

Nie Meno Materiál
1 Rukoväť Zliatinový materiál
2 Upevňovacia matica FRPP, PVDF, PVC-U, PVC-C, PPH
3 Lokalizačný krúžok FRPP, PVDF, PVC-U, PVC-C, PPH
4 Stonka FRPP, PVDF, PVC-U, PVC-C, PPH
5 Stonka seal PTFE
6 Zapečatená guľa PTFE
7 Sedadlo tesnenia FRPP, PVDF, PVC-U, PVC-C, PPH
8 Lopta FRPP, PVDF, PVC-U, PVC-C, PPH
9 Telo FRPP, PVDF, PVC-U, PVC-C, PPH
Zoznam dimenzií

DN (mm) D d L h n Ø
20 (3/4") 105 75 120 17 4 15
25 (1") 120 90 130 16 4 19
32 (1 1/4") 135 100 145 18 4 19
40 (1 1/2") 145 105 168 20 4 19
50 (2") 160 120 180 20 4 19
65 (2 1/2") 180 140 225 22 4 19
80 (3") 195 150 260 25 4 19
100 (4") 215 175 280 25 8 19
