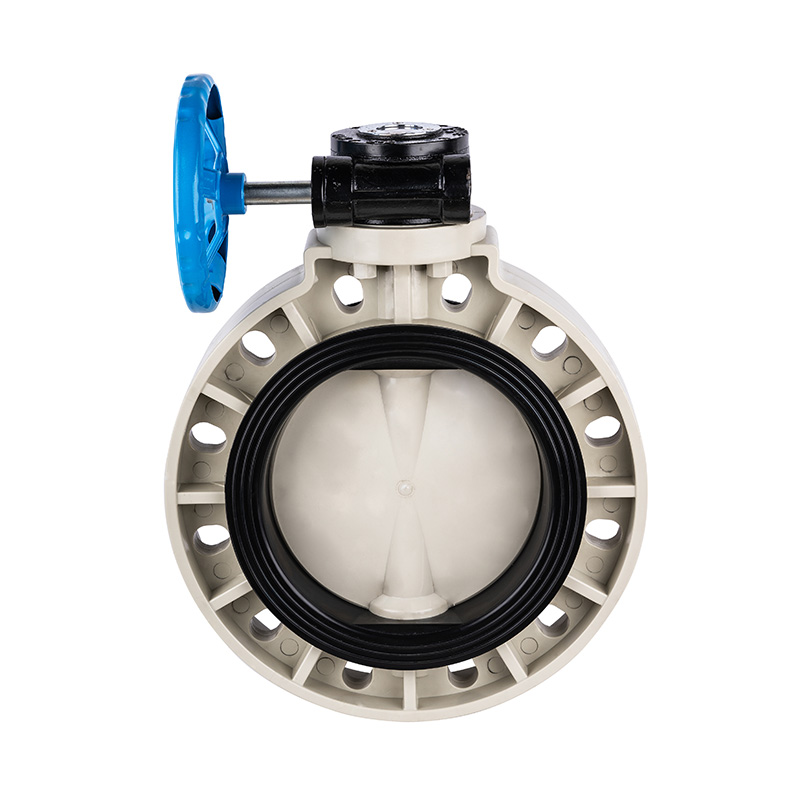

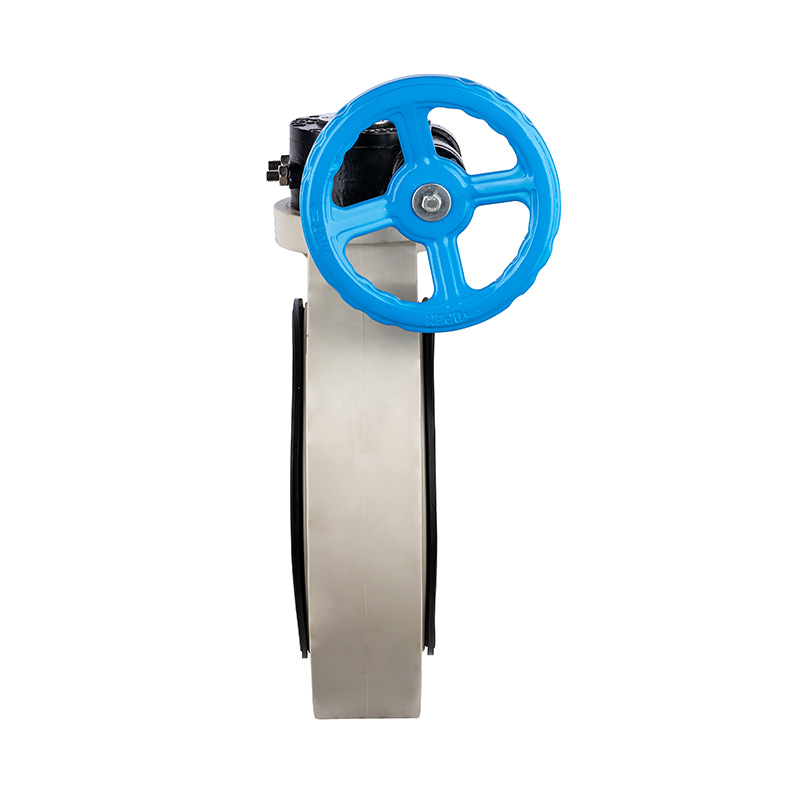

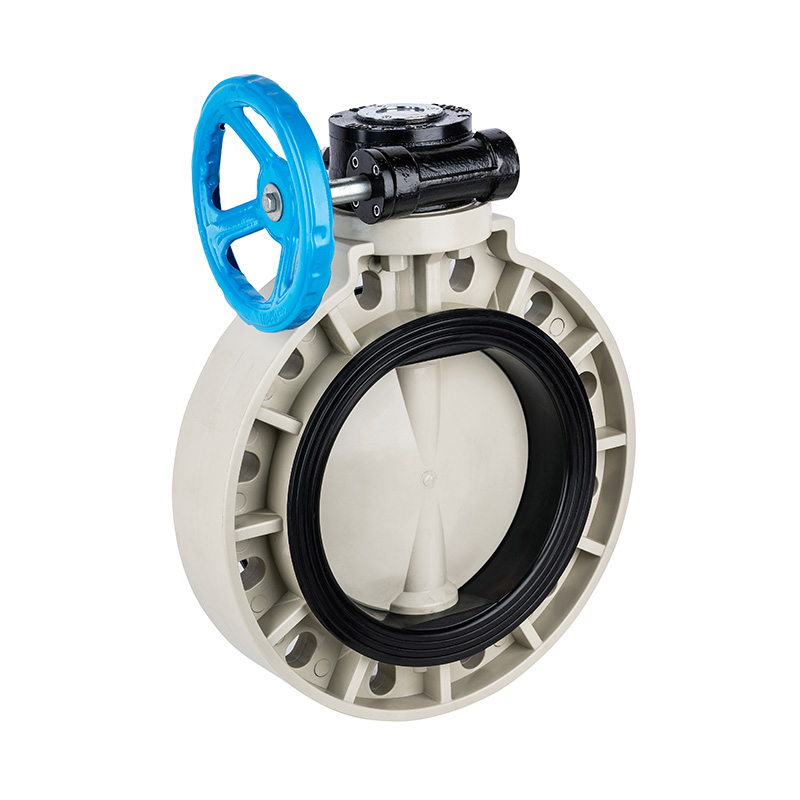

PPH D371X-10S Šnekový škrtiaci ventil DN40-1000 40A-1000A JIS štandard

Šnekový šnekový ventil PPH, manuálny, stredové tesnenie, mäkké tesnenie, DN40-1000, priemyselný a domáci plastový pákový ventil, štandard JIS
Režim jazdy: Manuálny
Pripojenie: Oblátka
Štruktúra: Stredové tesnenie
Typ tesnenia: Nútené tesnenie
Predstavec: štandardný
Tlaková trieda: 1,0 MPa (10 bar)
Pracovná teplota: -20~110°C
Tesniaci materiál: Mäkké tesnenie
Použitie: priemyselné použitie, vodné priemyselné použitie
Materiál drieku: oceľ, nehrdzavejúca oceľ
Značka: KXPV
Veľkosť: DN40-1000
Pôvod: Zhejiang, Ningbo

Štrukturálne vlastnosti produktu
1. Ventil je kompaktný a ľahký, ľahko sa rozoberá a udržiava a môže byť inštalovaný v akejkoľvek polohe.
2.Jednoduchá a kompaktná konštrukcia s nízkym prevádzkovým krútiacim momentom, umožňujúca rýchle otáčanie o 90° pre rýchle otvorenie.
3. Lineárne prietokové charakteristiky s vynikajúcim regulačným výkonom

App Temperature Bound List

Materiál Stredná teplota ℃ Materiál Stredná teplota ℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5 ℃ ~ 45 ℃
FRPP -20 ℃ ~ 120 ℃ PPH -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃

Tabuľka materiálov dielov

Nie

Meno

Materiál

1

koleso liatina, zliatina hliníka

2

Medveď šnekového prevodu Oceľ

3

Data Ipate hliník

4

Šesťhranná skrutka Oceľ,StainlessSteel

5

Veko šnekového prevodu liatina, zliatina hliníka

6

Šnekový prevod liatina, zliatina hliníka

7

Limitná skrutka Oceľ,StainlessSteel

8

Stonka Oceľ,StainlessSteel

9

Cvok s dvojitou hlavou Oceľ,StainlessSteel

10

Šesťhranná matica Oceľ,StainlessSteel

11

Tesniaca guma EPDM, FPM
12 Ventilová doska FRPP,PVDF,PVC-C,PVC-U,PPH
13 Telo FRPP,PVDF,PVC-C,PVC-U,PPH

Detailný výkres zostavy škrtiaceho ventilu so závitovkovým prevodom

Tabuľka materiálov dielov

NIE

Názov dielov

Materiál

Množ.

1

koleso liatina

1

2

Šnekový prevod liatina

1

3

Pin Oceľ

1

4

Orieškový pohár FRPP

4

5

Telo FRPP,PVDF,PVC-C,PVC-U,PPH

1

6

Ventilová doska FRPP,PVDF,PVC-C,PVC-U,PPH

1

7

Tesniaca guma EPDM, FPM

1

8

Stonka Oceľ,StainlessSteel

1

Zoznam dimenzií

DN (mm) D1 D2 D3 L n-ø
GB JIS ANSI GB JIS ANSI
32 (1 1/4") 140 100 100 3.45 35 35 4-ø17X25 4-ø17X25 4-ø17X25
40 (1 1/2") 148 110 105 3.88 41.5 39 4-ø19X25 4-ø19X25 4-ø19X25
50 (2") 162 125 120 4.74 50 40 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
65 (2 1/2") 180 145 140 5.49 64 42 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
80 (3") 198 160 150 6 77 42 8-ø19X25 8-ø19X24 4-ø19X25
100 (4")) 225 180 175 7.5 96 52 8-ø19X32 8-ø19X32 8-ø19X32
125 (5") 255 210 210 8.5 120 61 8-ø23X33 8-ø23X33 8-ø23X33
150 (6") 285 240 240 9.51 145 71 8-ø23X34 8-ø23X34 8-ø22X34
200 (8") 340 295 290 11.75 196.5 81 8-ø23X33,5 12-ø23X27 8-ø23X33,5
250 (10") 395 350 355 14.25 245.5 110 12-ø23X32,5 12-ø25X32,5 12-ø25X32,5
400 (16") 597 515 510 21.26 399 140 16-ø27X43 16-ø27 16-ø30X43
450 (18") 635 560 565 22.76 446 150 20-ø26X28,5 20-ø26X28,5 16-ø32X34. 5
500 (20") 700 620 620 25 494 150 20-ø26X44 20-ø26X44 20-ø32X44
700 (28") 928 820 840 34.02 670 185 24-ø31X44 24-ø33 24-ø35
800 (32") 1060 950 950 38.5 755 220 24-ø41X60 28-ø33X38 24-ø41X60
1000 (40") 1210 1160 1160 46.26 935 236 28-ø36X52 28-ø39 32-ř41
800 (32") 1060 950 950 38.5 755 220 24-Φ41X60 28-Φ33X39 24-Φ41X60
1000 (40") 1230 1160 1160 46.26 935 236 28-Φ36X52 28-Φ39 32-Φ41
