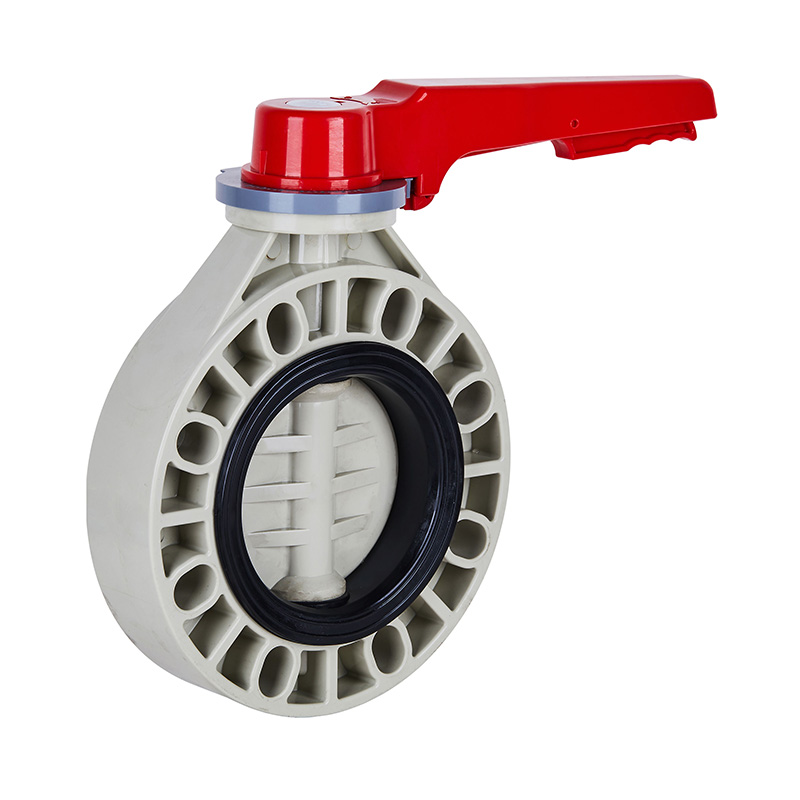

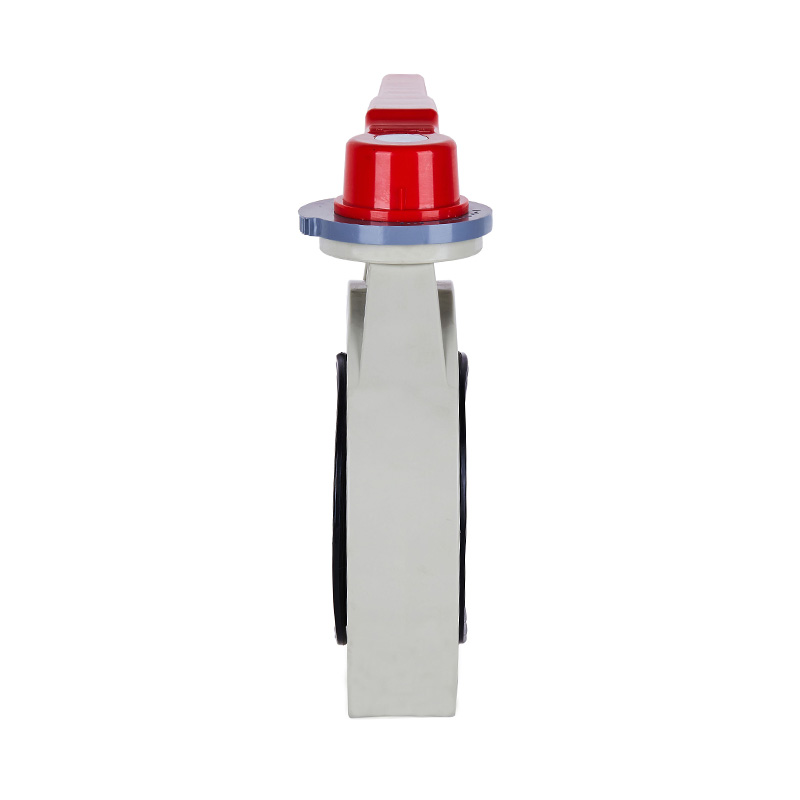

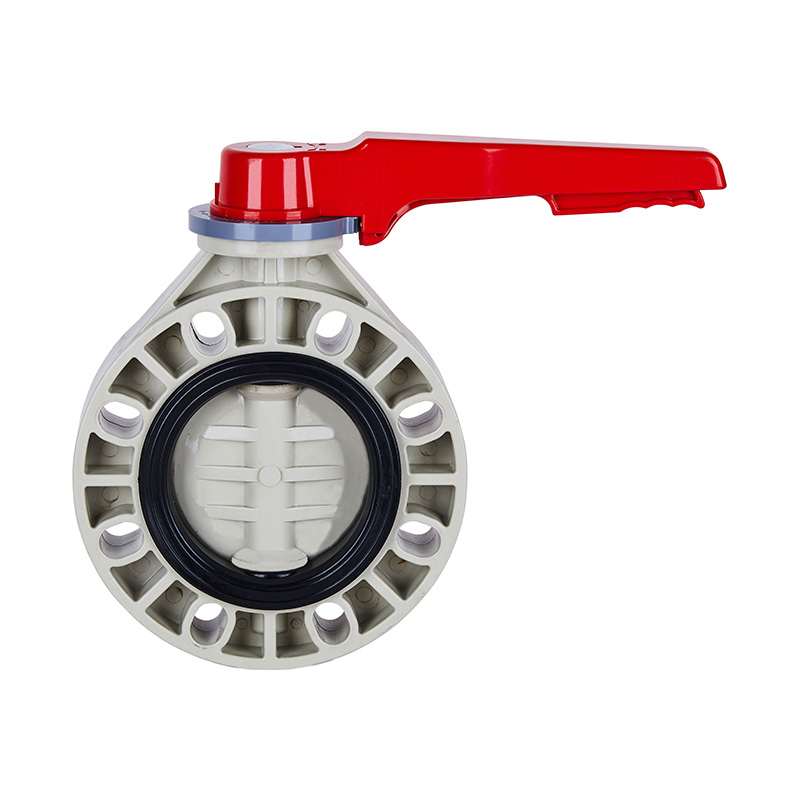

PPH D71X-10S škrtiaci ventil typu ručného kolesa DN15-200 15A-200A JIS štandard

Ručný škrtiaci ventil PPH, ručný, stredové tesnenie, mäkké tesnenie DN15-200, priemyselný a obytný plastový pákový ventil, štandard JIS
Zdroj napájania: Manuálny
Typ pripojenia: Oblátka
Štruktúra: Stredové tesnenie
Typ tesnenia: Nútené tesnenie
Predstavec: štandardný
Tlaková trieda: 1,0 MPa (10 bar)
Pracovná teplota: -20~110°C
Materiál tesniaceho povrchu: Mäkké tesnenie
Použitie: Priemyselné použitie, Použitie vo vodnom priemysle
Materiál drieku: oceľ, nehrdzavejúca oceľ
Značka: KXPV
Špecifikácia: DN15-200
Pôvod: Zhejiang, Ningbo

Štrukturálne vlastnosti produktu
1. Ventil je kompaktný a ľahký, ľahko sa rozoberá a udržiava a môže byť inštalovaný v akejkoľvek polohe.
2.Jednoduchá a kompaktná konštrukcia s nízkym prevádzkovým krútiacim momentom, umožňujúca rýchle otáčanie o 90° pre rýchle otvorenie.
3. Lineárne prietokové charakteristiky s vynikajúcim regulačným výkonom
App Temperature Bound List

Materiál Stredná teplota ℃ Materiál Stredná teplota ℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5 ℃ ~ 45 ℃
FRPP -20 ℃ ~ 120 ℃ PPH -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃

Tabuľka materiálov dielov

Nie

Meno

Materiál

1

Hlava rukoväte

Zliatinový materiál

2

Šesťhranná matica

Oceľ, nehrdzavejúca oceľ

3

Rukoväť

Zliatinový materiál

4

Stonka

Oceľ, nehrdzavejúca oceľ

5

jar

Oceľ

6

Nastavte polohovaciu dosku

Zliatinový materiál

7

Pin

Oceľ

8

Lokalizačná tyč

Zliatinový materiál

9

Telo

FRPP,PVDF,PVC-C,PVC-U,PPH

10

Tesniaca guma

EPDM, FPM

11

disk

FRPP,PVDF,PVC-C,PVC-U,PPH

Detailný výkres zostavy škrtiaceho ventilu rukoväte

Tabuľka materiálov dielov

NIE

Názov dielov

Materiál

Množ.

1

Rukoväť

Zliatinový materiál

1

2

Lokalizačná tyč

Zliatinový materiál

1

3

Polohovacia doska

Zliatinový materiál

1

4

Orieškový pohár

FRPP

4

5

Telo

FRPP,PVDF,PVC-C,PVC-U,PPH

1

6

disk

FRPP,PVDF,PVC-C,PVC-U,PPH

1

7

Tesniaca guma

EPDM, FPM

1

8

Stonka

Oceľ, nehrdzavejúca oceľ

1

9

Pin

Oceľ

1

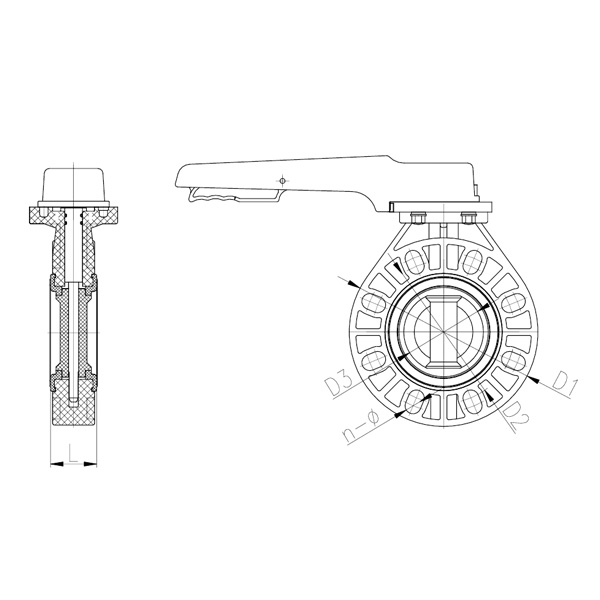

Zoznam dimenzií

DN (mm) D1 D2 D3 L n-ø
GB JIS ANSI GB JIS ANSI
32 (1 1/4") 140 100 100 3.45 35 35 4-ø17X25 4-ø17X25 4-ø17X25
40 (1 1/2") 148 110 105 3.88 41.5 39 4-ø19X25 4-ø19X25 4-ø19X25
50 (2") 162 125 120 4.74 50 40 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
65 (2 1/2") 180 145 140 5.49 64 42 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
80 (3") 198 160 150 6 77 42 8-ø19X25 8-ø19X24 4-ø19X25
100 (4")) 225 180 175 7.5 96 52 8-ø19X32 8-ø19X32 8-ø19X32
125 (5") 255 210 210 8.5 120 61 8-ø23X33 8-ø23X33 8-ø23X33
150 (6") 285 240 240 9.51 145 71 8-ø23X34 8-ø23X34 8-ø22X34
200 (8") 340 295 290 11.75 196.5 81 8-ø23X33,5 12-ø23X27 8-ø23X33,5
