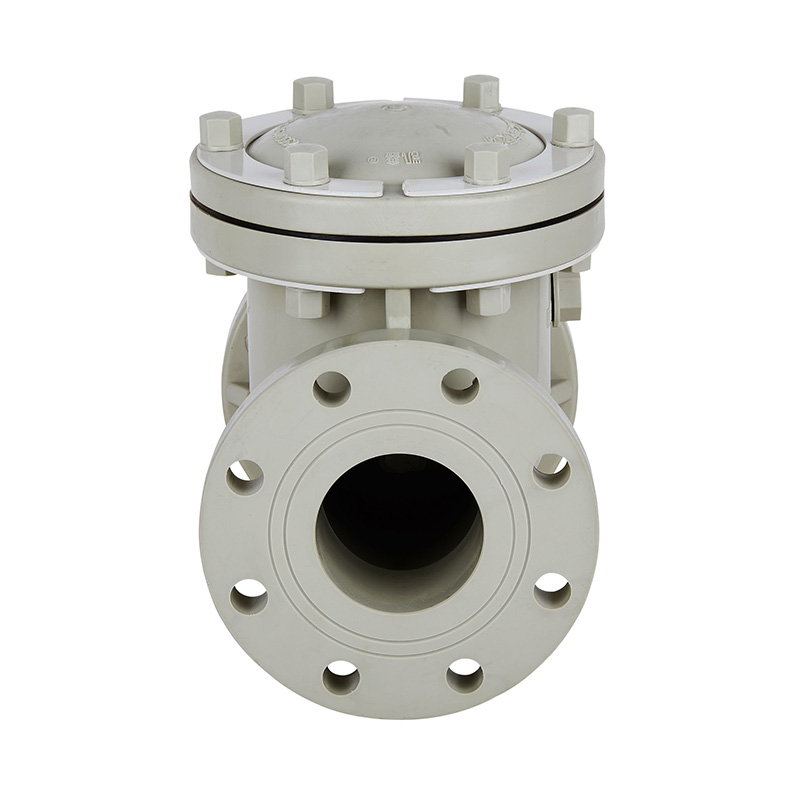

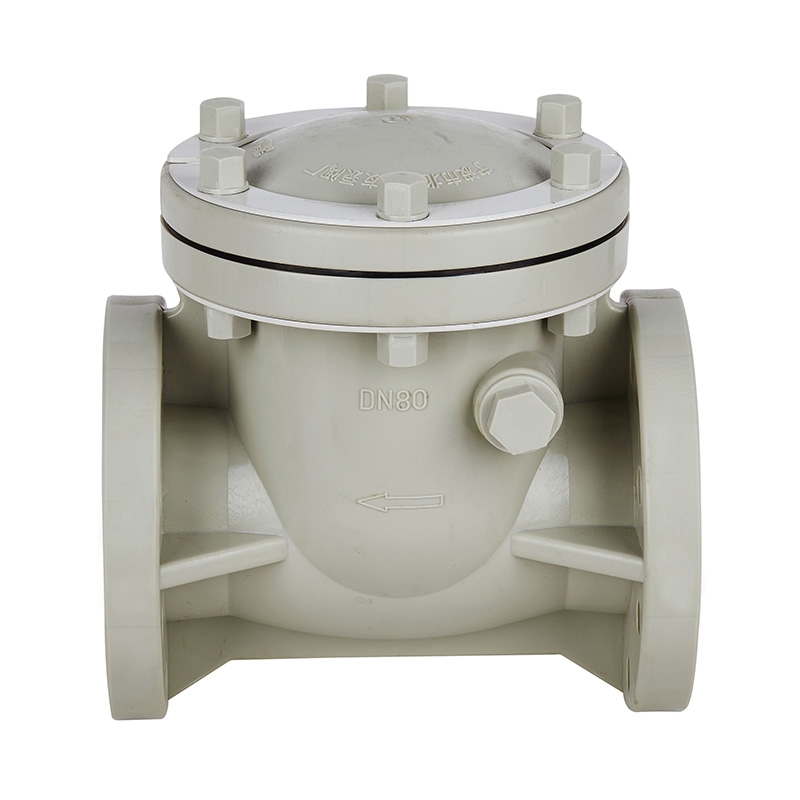

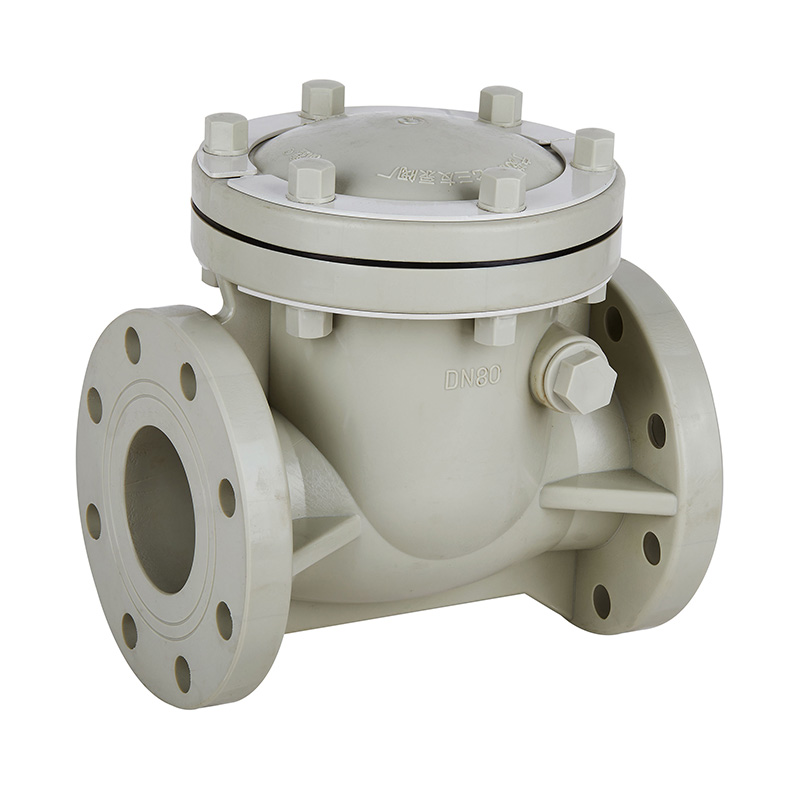

PPH H44F-10S Spätný ventil otočného typu DN15-300 GB Štandard

Zemito žltá PPH Swing Type Oblátkový spätný ventil Vlastný 10-palcový DN15-DN300 Plastová priemyselná klapka Tichý ručný spätný ventil pre kanalizáciu
Pôvod: Čína
Názov značky: KXPV
Číslo modelu: H44F-10S
Aplikácia: Všeobecné
Materiál: Plast
Teplota média: stredná teplota, normálna teplota
Tlak: Stredný tlak
Napájanie: Manuálne
Médium: Kyselina
Veľkosť portu: DN15-DN300
Štruktúra: Skontrolujte
Názov produktu: Oblátkový spätný ventil
Farba: Zemitá žltá
Balenie: kartónová krabica
Dodacia lehota: 7 dní
MOQ: 1 kus

Tlaková trieda: 1,0 MPa(10 bar)

Štrukturálne vlastnosti produktu

1. Aby sa zabránilo javu kvapalného protiprúdu na ochranu zariadenia čerpadla.
2. Pretože ide o konzolový spätný ventil, má menší odpor voči prietoku.
3. Pri použití všetkých plastových materiálov poskytuje vynikajúcu odolnosť voči korozívnym kvapalinám, ako sú kyseliny a zásady.
4. Nielenže vyberte teleso ventilu z potrubia, ale otvorte aj veko na vnútornú kontrolu a údržbu.

App Temperature Bound List

Materiál Stredná teplota ℃ Materiál Stredná teplota ℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5 ℃ ~ 45 ℃
FRPP -20 ℃ ~ 120 ℃ PPH -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃

Tabuľka materiálov dielov

Nie

Meno

Materiál

1

Krycia matica

FRPP

2

Kapota

FRPP,PVDF,PVC-C,PVC-U,PPH

3

Rocker

FRPP,PVDF,PVC-C,PVC-U,PPH

4

Obmedzenie

FRPP,PVDF,PVC-C,PVC-U,PPH

5

Tesniaci krúžok

EPDM, FPM

6

Tesniaca matica

FRPP,PVDF,PVC-C,PVC-U,PPH

7

Spojovacia tyč

FRPP,PVDF,PVC-C,PVC-U,PPH

8

Telo

FRPP,PVDF,PVC-C,PVC-U,PPH

9

Šesťhranná skrutka

Oceľ, nehrdzavejúca oceľ

10

O-krúžky

EPDM, FPM

11

Šesťhranná skrutka

FRPP,PVDF,PVC-C,PVC-U,PPH

12

Plnenie plece

Oceľ, nehrdzavejúca oceľ

13

Šesťhranná matica

Oceľ, nehrdzavejúca oceľ

Detailný nákres zostavy spätného ventilu typu výkyvu

Zoznam dimenzií

DN (mm) D d L b n-Φ
GB JIS ANSI GB JIS ANSI
15 (1/2") 115 65 70 160 18 4-Φ14 4-Φ15
20 (3/4") 115 75 75 69.9 160 18 4-Φ14 4-Φ15 4-Φ16
25 (1") 115 85 90 79.4 160 18 4-Φ18 4-Φ19 4-Φ16
32 (11/4") 145 100 100 170 20 4-Φ18 4-Φ19
40 (11/2") 145 110 105 98.4 170 20 4-18 4-Φ19 4-Φ16
50 (2") 160 125 120 120.7 200 21 4-Φ18 4-Φ19 4-Φ18
65 (21/2") 180 145 140 139.7 245 25 4-Φ18 4-Φ19 4-Φ18
80 (3") 195 160 150 152.4 265 26 8-Φ18 8-Φ19 4-Φ18
100 (4") 230 180 175 190.5 300 26 8-Φ18 8-Φ19 8-Φ18
125 (5") 250 210 210 215.9 350 30 8-Φ18 8-Φ23 8-Φ22
150 (6") 280 240 240 241.3 400 30 8-Φ22 8-Φ23 8-Φ22
200 (8") 340 295 290 298.5 500 30 8-P22 12-Φ23 8-Φ22
250 (10") 390 350 355 362 575 38 12-Φ22 12-Φ25 12-Φ26
300 (12") 445 400 400 575 38 12-p22 16-Φ25
