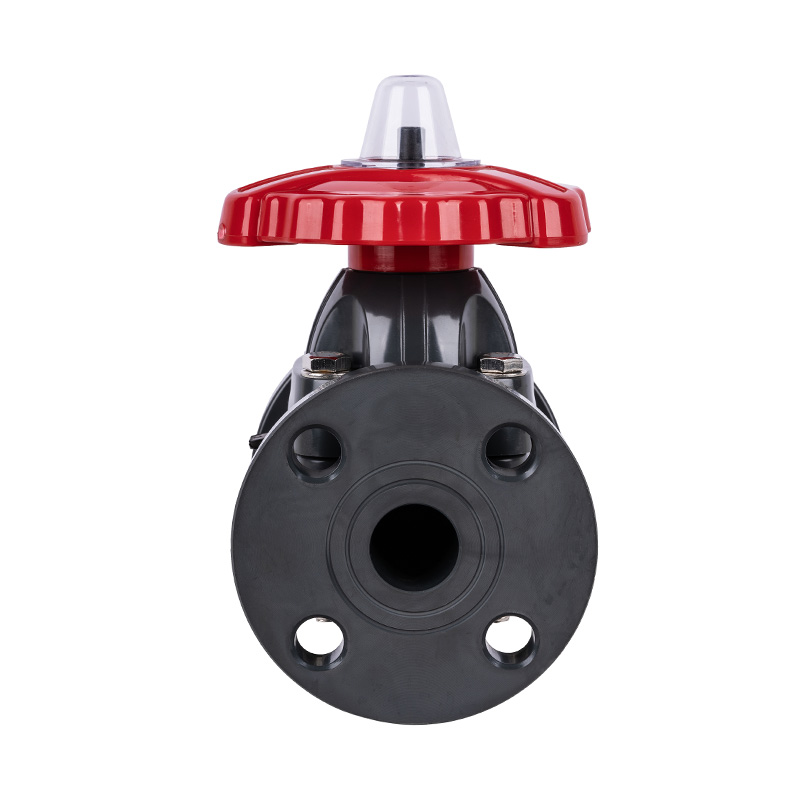

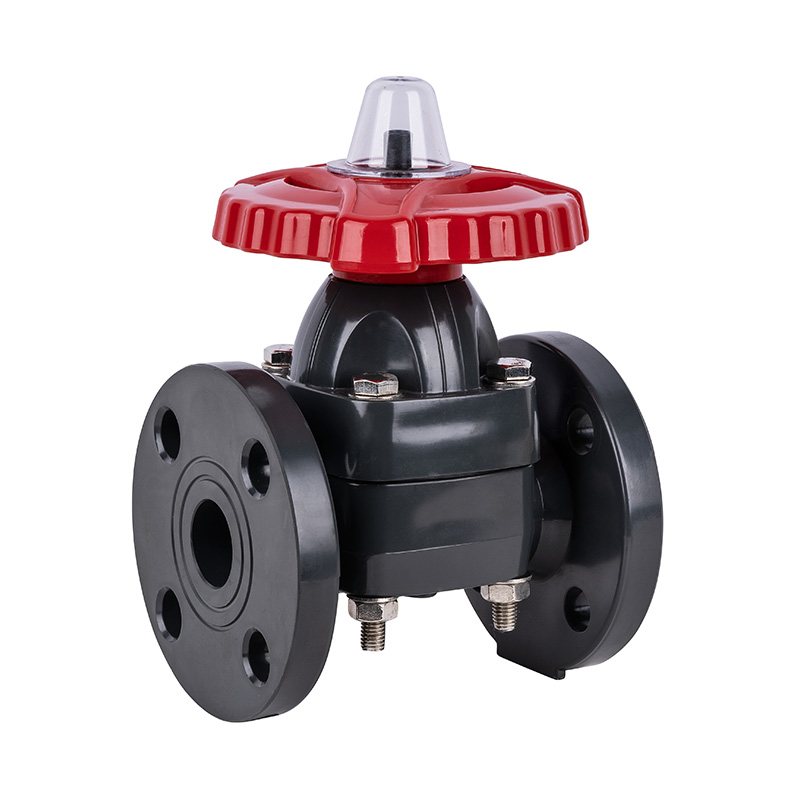

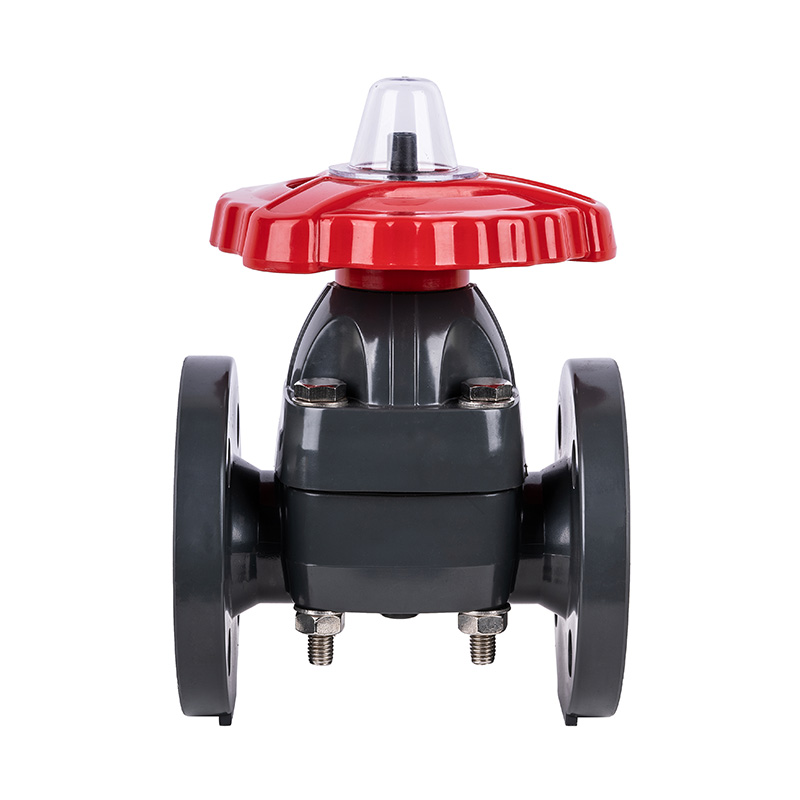

PVC-U G41F-10U Prírubový membránový ventil DN20, DN32-150 20A, 32A-150A Štandard JIS

Hot Sale Factory Direct DN20-150 Vysokoteplotný najnovší dizajn PVC-U prírubový membránový ventil pre chemické závody, štandard JIS
Aplikácia: Všeobecné
Stredná teplota: vysoká, stredná
Zdroj napájania: Manuálny
Médium: Kyselina
Veľkosť portu: DN20-150
Štruktúra: Membrána
Názov produktu: PVC-U membránový ventil
Pripojenie: Prírubový koniec
Certifikát: ISO9001
Tlaková trieda: 1,0 MPa (10 bar)
Typ ventilu: 1-cestný
Tesnenie: EPDM F46
Dodacia lehota: 7 dní
Minimálne množstvo objednávky: 1 kus

Štrukturálne vlastnosti produktu
1. Tesniaca membrána je vyrobená z F46 alebo PFA, s odolnosťou v ohybe ≥120 000 cyklov a odolnosťou proti korózii ekvivalentnou F4.
2.Ventil má skrutkovú zdvíhaciu štruktúru, vyznačuje sa nízkym prevádzkovým krútiacim momentom a vynikajúcou stabilitou.

App Temperature Bound List

Materiál Stredná teplota ℃ Materiál Stredná teplota ℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5 ℃ ~ 45 ℃
FRPP -20 ℃ ~ 120 ℃ PPH -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃

Detailný výkres zostavy membránového ventilu
Nie Meno Materiál
1 Limit pokrytia AS
2 Stud Oceľ, nehrdzavejúca oceľ
3 Upevňovacia matica FRPP
4 Podložka FRPP
5 koleso Zliatinový materiál
6 Platen Oceľ, nehrdzavejúca oceľ
7 Dvojhlavý čap a matica Oceľ, nehrdzavejúca oceľ
8 Kapota FRPP, PVDF, PVC-U, PVC-C, PPH
9 Oriešok jarma Oceľ, meď Ht300
10 Stonka Oceľ, nehrdzavejúca oceľ
11 disk liatina, FRPP, PVDF, PVC-U, PVC-C, PPH, oceľ, nehrdzavejúca oceľ, C.I.FRP
12 Flim EPDM, FPM
13 Membrána F46.PFA
14 Telo FRPP, PVDF, PVC-U, PVC-C, PPH
15 Platen Oceľ, nehrdzavejúca oceľ

Zoznam dimenzií

DN (mm) D d L h n Ø
20 (3/4") 105 75 120 18 4 15X16
25 ods. 1 115 90 130 18 4 19 x 20,5
32 (1 1/4") 135 100 160 20 4 19 x 20,5
40 (1 1/2") 145 105 180 20 4 19 x 20,5
50 (2") 160 120 210 21 4 19 x 20,5
65 (2 1/2") 180 140 250 22 4 19 x 20,5
80 (3") 195 150 280 22 8 19 x 20,5
100 (4") 229 175 340 24 8 19 x 20,5
125 (5") 250 210 410 24 8 23
150 (6") $ $ 280 240 480 26 8 23
