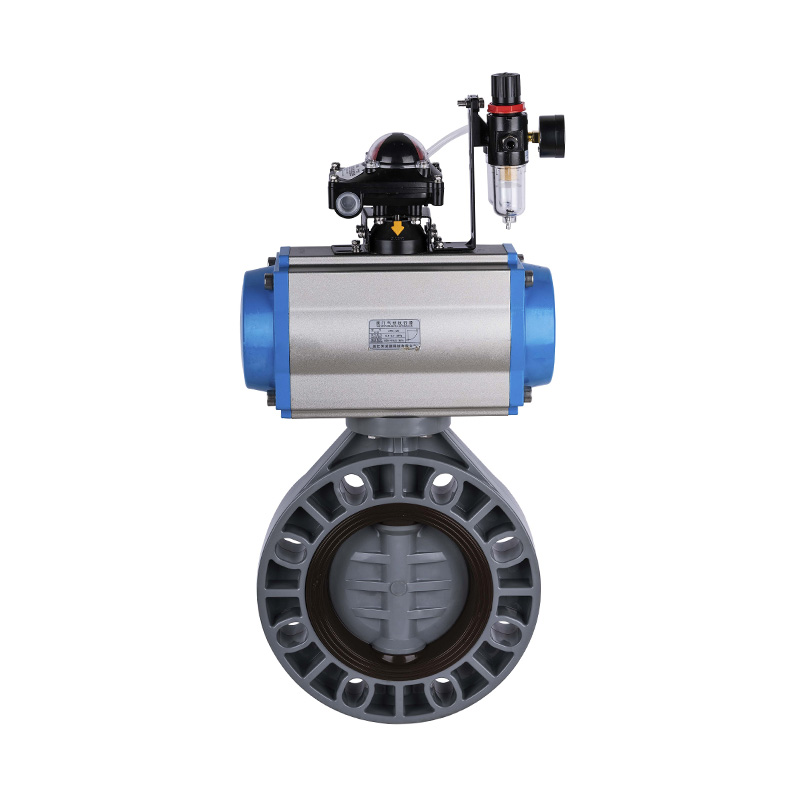

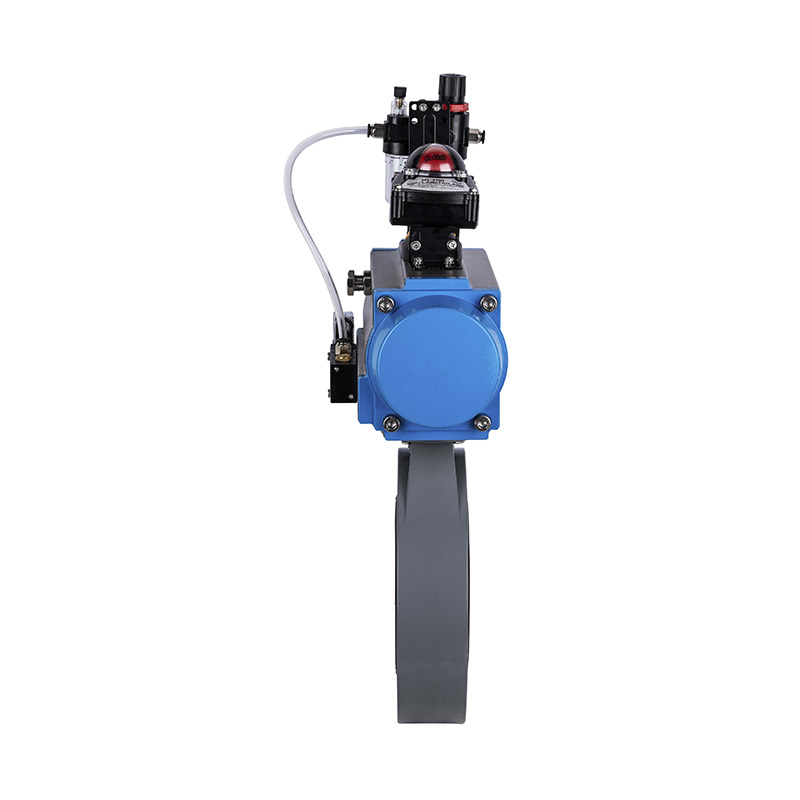

PVC-C D671X-10S Pneumatický škrtiaci ventil DN32-1000 1-1/4"-30" ANSI štandard

PVC-C pneumatický ovládaný škrtiaci ventil, stredové tesnenie mäkké tesnenie DN32-1000, priemyselný a bytový plastový škrtiaci ventil ANSI štandard
Prevádzkový režim: Automatický
Typ pripojenia: Oblátka
Štruktúra: Stredové tesnenie
Typ tesnenia: Nútené tesnenie
Predstavec: štandardný
Tlaková trieda: 1,0 MPa (10 bar)
Pracovná teplota: -20~95°C
Materiál tesnenia: Mäkké tesnenie
Použitie: Priemyselné použitie, Použitie vo vodnom priemysle
Materiál drieku: oceľ, nehrdzavejúca oceľ
Značka: KXPV
Veľkosť: DN32-1000
Pôvod: Zhejiang, Ningbo

App Temperature Bound List

Materiál Stredná teplota ℃ Materiál Stredná teplota ℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5 ℃ ~ 45 ℃
FRPP -20 ℃ ~ 120 ℃ PPH -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃

Štrukturálne vlastnosti produktu

1. Klapky zo série technických plastov sú vyrobené z FRPP, PVDF, PVC-C, PVC-U, PPH a iných termoplastických materiálov odolných voči korózii, lisovaných v jedinom procese vstrekovania, ktoré ponúkajú silnú odolnosť proti korózii.
2. Guma s vysokou odolnosťou proti korózii sa používa na zabezpečenie tesniaceho výkonu ventilu, vďaka čomu je vhodný na prepravu médií s vysokou viskozitou.
3. Ventil má jednoduchú konštrukciu s 90° rotáciou pre rýchle otváranie a zatváranie, jednoduchú inštaláciu a dobrý regulačný výkon.
4.Pohon je možné ovládať na diaľku cez počítač alebo riadiace centrum, čo umožňuje ventilu regulovať prietok a prietok média, čím je prevádzka pohodlnejšia, efektívnejšia a znižuje náklady na pracovnú silu a zároveň zaisťuje bezpečnosť personálu na mieste.

Tabuľka materiálov dielov

Nie Meno Materiál Množ.
PVC-C PVC-U PVDF PPH FRPP
1 Telo PVC-C PVC-U PVDF PPH FRPP 1
2 disk PVC-C PVC-U PVDF PPH FRPP 1
3 Tesniaca guma FPM EPDM FPM EPDM EPDM 1
4 Stonka Oceľ 1

Zoznam dimenzií

Špecifikácia D1 (mm) D2 (mm) D3 (mm) D4 (mm) T (mm) n-Φ(mm) YxY(mm) S (mm) d1 (mm) d2 (mm) 4-Φ1 (mm)
1¼" (32) 140 106 89 33 35 4-Φ17 11x11 12 50 50 4-Φ7
1½" (40) 148 110 98 41.5 39 4-Φ19 14x14 12 72 68 4-Φ10
2" (50) 162 125 110 48.5 43 4-Φ19 14x14 12 72 68 4-Φ10
2½" (65) 180 145 130 63 45 4-Φ19 14x14 16 72 68 4-Φ10
3" (80) 198 160 150 75.5 45 8-Φ19 14x14 16 72 68 4-Φ10
4" (100) 225 191 170 95 56.5 8-Φ19 17x17 18 80 70 4-Φ10
5" (125) 255 216 200 120 65 8-Φ23 17x17 18 80 70 4-Φ10
6" (150) 285 241 225 143.5 75 8-Φ23 17x17 23 80 70 4-Φ10
8" (200) 340 299 295 195 85 8-Φ23 22x22 23 80 70 4-Φ10
10" (250) 423 366 350 245.5 110 12-Φ23x32 22x22 30 102 102 4-Φ12
12" (300) 495 436 400 291.5 115 12-Φ23x42 22x22 30 102 102 4-Φ12
14" (350) 555 470 460 340 127 16-Φ22 12-Φ29 22x22 35 102 102 4-Φ12
16" (400) 607 540 515 399 140 16-Φ23x45 27x27 35 140 140 4-Φ18
18" (450) 645 583 565 446 150 20-Φ28,5 16-Φ34,5 27x27 40 165 165 4-Φ22
20" (500) 708 640 615 494 150 20-Φ26x41 36x36 40 165 165 4-Φ22
24" (600) 820 750 725 570 170 20-Φ35x47 36x36 40 254 254 4-Φ22
