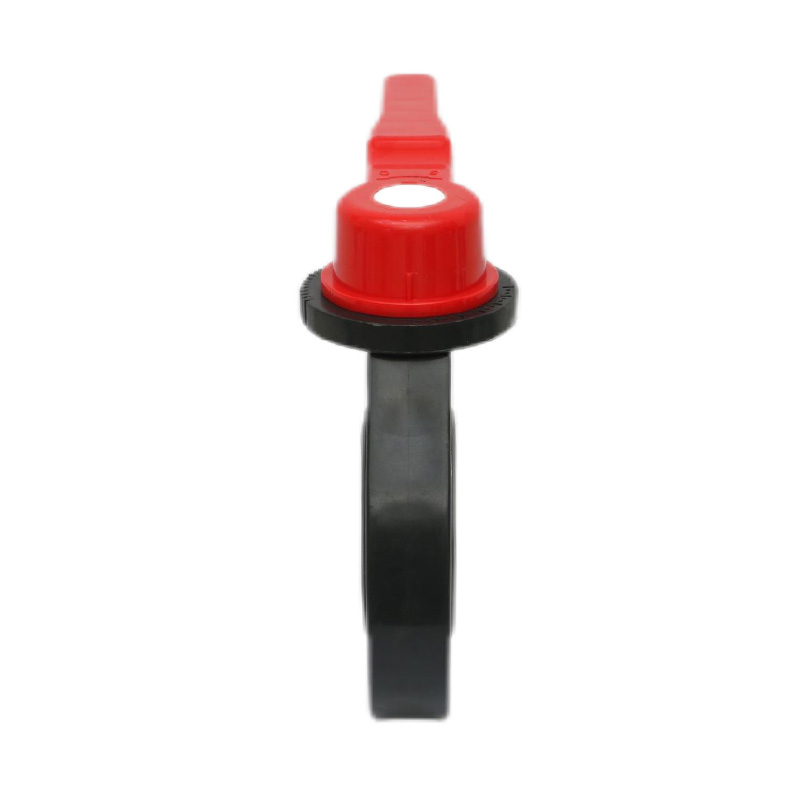

Hlavné konštrukčné vlastnosti
1. Ventil je malý a ľahký, ľahko sa rozoberá a opravuje a môže byť inštalovaný v akejkoľvek polohe.
2. Štruktúra je jednoduchá a kompaktná a prevádzkový krútiaci moment je malý a otáčanie o 90° sa otvára rýchlo.
3. Charakteristiky toku majú tendenciu byť rovné a výkon nastavenia je dobrý
Zoznam dielov |
nie | názov | Materiál |
1 | Hlava rukoväte | Zliatinový materiál |
2 | Šesťhranná matica | Oceľ, nehrdzavejúca oceľ |
3 | Ruka dobre | Zliatinový materiál |
4 | Stonka | Oceľ, nehrdzavejúca oceľ |
5 | Jar | Oceľ |
6 | Nastavte polohovaciu dosku | Zliatinový materiál |
7 | Pin | Oceľ |
8 | Lokalizačná tyč | Zliatinový materiál |
9 | Telo | FRPP, PVDF, CPVC, UPVC, PPH |
10 | Tesniaca guma | EPDM, FPM |
11 | disk | FRPP, PVDF, CPVC, UPVC, PPH |
Zoznam dimenzií |
DN (mm) | D1 | D2 | D3 | L | n-Φ | ||||
GB | JIS | ANSI | GB | JIS | ANSI | ||||
32 (11/4") | 140 | 100 | 100 | 3.45 | 35 | 35 | 4-Φ17×25 | 4-019 | 4-016 |
40 (11/2") | 150 | 110 | 105 | 3.88 | 45 | 40 | 4-Φ18 | 4-Φ19 | 4-Φ16 |
50 (2") | 160 | 125 | 120 | 4.74 | 51 | 42 | 4-Φ18 | 4-Φ19 | 4-Φ19 |
65 (2 1/2") | 180 | 145 | 140 | 5.49 | 66 | 47 | 4-Φ18 | 4-Φ19 | 4-Φ19 |
80 (3") | 200 | 160 | 150 | 6 | 79 | 45 | 8-Φ18×22 | 8-Φ19 | 4-Φ19 |
100 (4") | 220 | 180 | 175 | 7.5 | 98.5 | 55 | 8-Φ18×22 | 8-Φ19 | 8-Φ19 |
125 (5") | 250 | 210 | 210 | 8.5 | 125 | 65 | 8-Φ18×22 | 8-Φ23 | 8-Φ22 |
150 (6") | 290 | 240 | 240 | 9.51 | 148 | 75 | 8-Φ22×28 | 8-Φ23 | 8-Φ22 |
200 (8") | 340 | 295 | 290 | 11.75 | 201 | 85 | 8-Φ24×28 | 12-Φ23 | 8-Φ22 |
